John Deere 5720 Zasilanie Tura

Witam mam joha z turem 6 i ogólnie pomału pracuje. Zasilanie mam z gniazda hydraulicznego z ciągnika i wolny spływ wpięty w spływ rozdzielacza ciągnika. Rozdzielacz tura podłączony tak jak na zd.Chciał bym wiedzieć czy to jest dobrze podłączone jeśli nie to jak to ma być.

Załączone miniaturki

  • IMG_20160207_122135.jpg


Reklama AgroFoto Ads

  • watermark
  • Reklama
John Deere 5720 Zasilanie Tura Dzisiaj, 05:01
  •

#2 Share kris14

kris14

    Stary Kombinator

  • Moderator Forum
  • PipPipPip
  • 7069 postów
  • Płeć:Mężczyzna
  • Lokalizacja:PWR

Napisany 07 luty 2016 - 18:10

John Deere 5720 Zasilanie Tura

Musisz kupić sobie przystawkę PowerBeyond (ok 750zł) montowaną do rozdzielacza z tyłu, wtedy podłączasz pod nią rozdzielacz od TUR'a na 3 węże i dopiero wtedy jest podłączone jak powinno.



PS: Pokaż zdjęcie jak to masz z tyłu podłączone.



#3 Share gacomen5

gacomen5

    Nowicjusz

  • Members
  • Pip
  • 45 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Podkarpacie/Nadolany

Napisany 08 luty 2016 - 12:49

John Deere 5720 Zasilanie Tura

Tur jest podłączony tak, po prostu przecięli węża i włożyli trójnik

Załączone miniaturki

  • IMG_20160208_124238.jpg


Reklama AgroFoto Ads

  • watermark
  • Reklama
John Deere 5720 Zasilanie Tura Dzisiaj, 05:01
  •

#4 Share gacomen5

gacomen5

    Nowicjusz

  • Members
  • Pip
  • 45 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Podkarpacie/Nadolany

Napisany 26 luty 2016 - 20:04

John Deere 5720 Zasilanie Tura

Chciał bym wiedzieć czy mogę ten wąż podłączyć tutaj lub niżej i czy jest tam ciśnienie

Załączone miniaturki

  • IMG_20160208_1242381.jpg

Edytowany przez gacomen5, 26 luty 2016 - 20:09.


Reklama AgroFoto Ads

  • watermark
  • Reklama
John Deere 5720 Zasilanie Tura Dzisiaj, 05:01
  •

#5 Share kris14

kris14

    Stary Kombinator

  • Moderator Forum
  • PipPipPip
  • 7069 postów
  • Płeć:Mężczyzna
  • Lokalizacja:PWR

Napisany 27 luty 2016 - 15:09

John Deere 5720 Zasilanie Tura

Fabryczny ładowacz jest podłączany pod dolne złącze w tym zaworze.

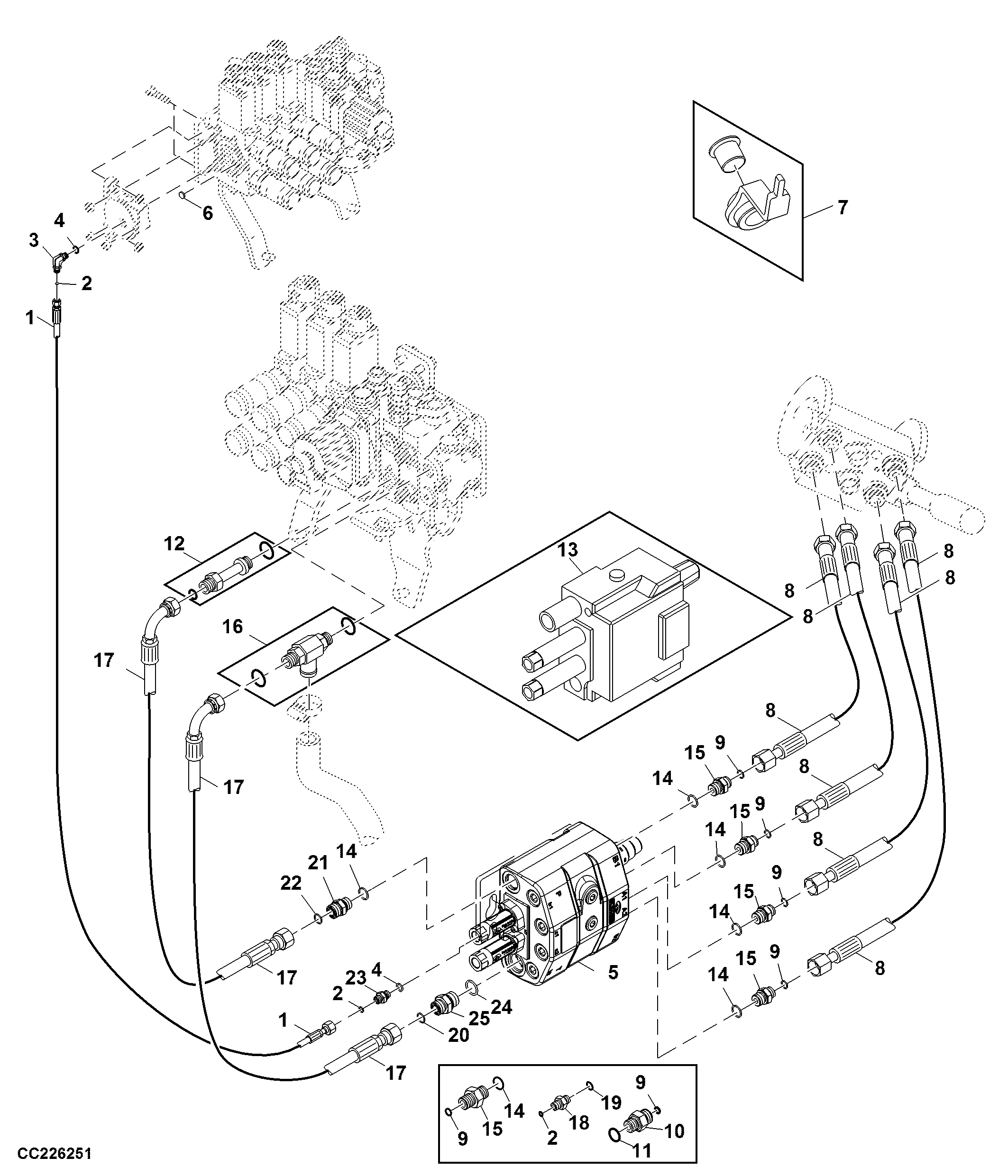

Tutaj masz schemat:






Ale jest też 3ci wąż, wkręcany w pokrywkę bloku zaworowego po lewej stronie (za rozdzielaczami SCV)- powinieneś mieć tam korek na imbus, tam podłączasz wąż LS i wtedy masz podłączone tak jak powinno być.
