spalony bezpiecznik

Posiadam zetora 7211, chciałem podłączyć nowy reflektor, wszystko podłączyłem i gdy chciałem włączyć spalił sie bezpiecznik ;) wcześniej na tych samych kablach był kogut i działał ;) czy przyczyną może być to że kable były mokre i doszło do zwarcia? bo były one nie schowane do kabiny i były na deszcze, było to może z miesiąc temu, ale dzisiaj je podłączyłem i nadal mogły być wilgotne?



Reklama AgroFoto Ads

  • watermark
  • Reklama
spalony bezpiecznik Dzisiaj, 18:08
  •

#2 Share Elektrotechnik

Elektrotechnik

    Zaawansowany

  • V.I.P.
  • rank
  • 4474 postów
  • Płeć:Mężczyzna
  • Zainteresowania:Elektronika, specjalizacja: replikatory i teleportery.

Napisany 24 styczeń 2015 - 20:17

spalony bezpiecznik

Nie. Przyczyną jest zbyt duży pobór prądu na tym obwodzie.



#3 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 24 styczeń 2015 - 20:23

spalony bezpiecznik

czyli muszę podlączyć pod inny bezpiecznik?



#4 Share DarekD

DarekD

    Zaawansowany

  • Members
  • PipPipPip
  • 655 postów
  • Płeć:Mężczyzna

Napisany 24 styczeń 2015 - 20:27

spalony bezpiecznik

najpierw sprawdź czy ten nowy reflektor nie powoduje zwarcia





nowy








#5 Share Brounter

Brounter

    Zaawansowany

  • Members
  • PipPipPip
  • 391 postów

Napisany 24 styczeń 2015 - 20:42

spalony bezpiecznik

Po wymianie bezpiecznika odłącz od obwodu koguta a podłącz sam reflektor i zobacz czy będzie tak samo się działo jak wcześniej



#6 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 24 styczeń 2015 - 21:44

spalony bezpiecznik

ale teraz na tym obwodzie nie ma koguta ;) jest sam reflektor ;)


chyba dobrze podłączyłem bo mase i prąd podłączyłem do jednej konektorki i wpinąłem w ten reflektor ;)



#7 Share Elektrotechnik

Elektrotechnik

    Zaawansowany

  • V.I.P.
  • rank
  • 4474 postów
  • Płeć:Mężczyzna
  • Zainteresowania:Elektronika, specjalizacja: replikatory i teleportery.

Napisany 25 styczeń 2015 - 09:39

spalony bezpiecznik

Żeby nie było zbytniego bałaganu i bezsensownych postów to wstaw zdjęcia lampy i podłączenia. Bo teraz pisanie nie ma sensu.



#8 Share kamciow

kamciow

    Zaawansowany

  • Members
  • PipPipPip
  • 228 postów
  • Płeć:Mężczyzna
  • Lokalizacja:CRA
  • Zainteresowania:Wszystko co jeździ :D
    Rolnictwo

Napisany 25 styczeń 2015 - 14:40

spalony bezpiecznik Coś mi się wydaje że chyba jednak podłączenie jednym konektorem nie ma prawa działać. bynajmniej tak zrozumiałem opis :)
Wiem że popełniam błędy ale dopiero się uczę..

#9 Share DarekD

DarekD

    Zaawansowany

  • Members
  • PipPipPip
  • 655 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 15:38

spalony bezpiecznik

będzie działać jak minus pójdzie na obudowę lampy ,bo chyba NIE POŁĄCZYŁ MASY Z ZASILANIEM? . Nie ważne jaki by nie był ten twój reflektor ( zakładam ,że max moc żarówki to 55wat)  to nie jest w stanie  jednym ,krótkotrwałym podłączeniem spalić bezpiecznika 8 amperowego  . Masz gdzieś zwarcie w lampie i od tego zacznij  !!








Edytowany przez DarekD, 25 styczeń 2015 - 15:42.

nowy








#10 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 16:56

spalony bezpiecznik

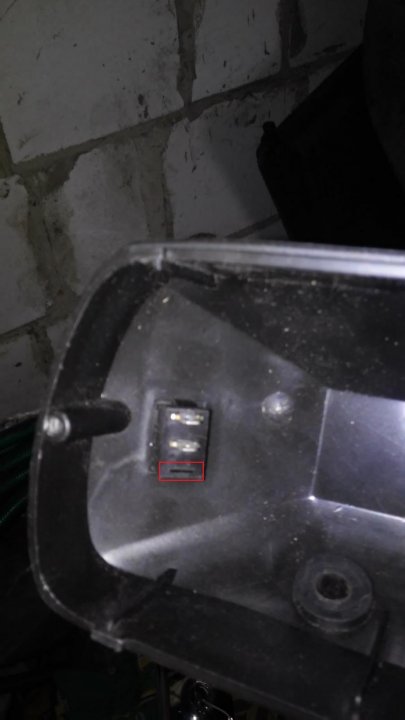

czyli mase powinienem wpiąć w to co zaznaczyłem na zdjęciu ? Załączony plik  20150125_131014.jpg   71,05KB   0 pobrań



Reklama AgroFoto Ads

  • watermark
  • Reklama
spalony bezpiecznik Dzisiaj, 18:08
  •

#11 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 19:27

spalony bezpiecznik

ktoś wie?



#12 Share romek6340

romek6340

    Zetor Team

  • Members
  • PipPipPip
  • 2425 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Ryki- Lubelskie
  • Zainteresowania:Lotnictwo, motoryzacja, sport
    a rolnictwo jako hobby ;)

Napisany 25 styczeń 2015 - 19:46

spalony bezpiecznik

Większość wie ale nadal nie wiadomo dokładnie co to za lampa ani jak Ty tą instalacje zrobiłeś. Na zdjęciu zaznaczyłeś jakieś puste miejsce i masz do tego 2 złącza wyżej. Prawdopodobnie to z nich musisz skorzystać. Dać zasilanie na jeden, a drugi pójdzie do masy. Jednak to nadal tylko gdybanie jest...


Sprzedam Kombajn Bizon Z056, 1989 r. Szczegóły PW

Zapraszam na stronę:

https://www.facebook...razospbrzeziny/


#13 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 20:09

spalony bezpiecznik

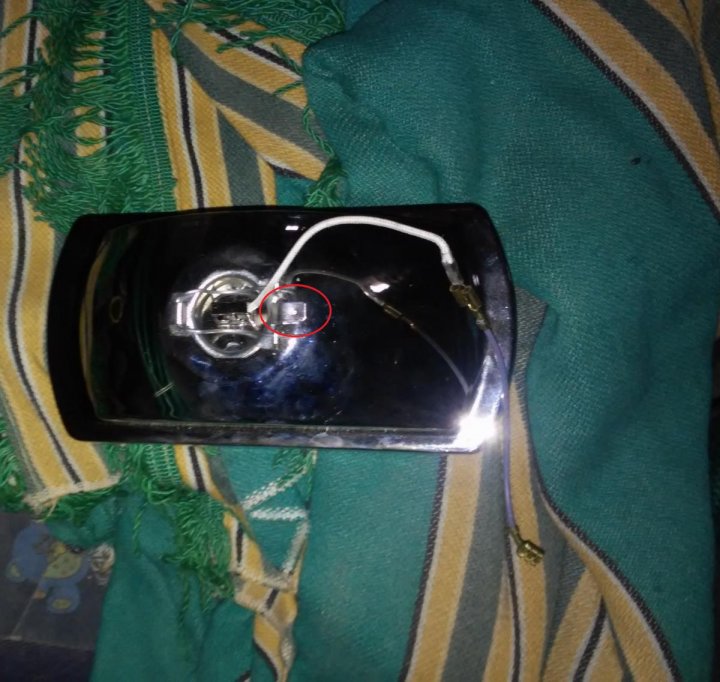

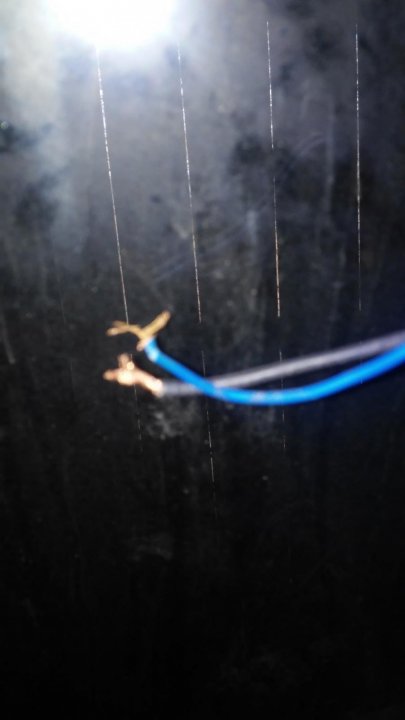

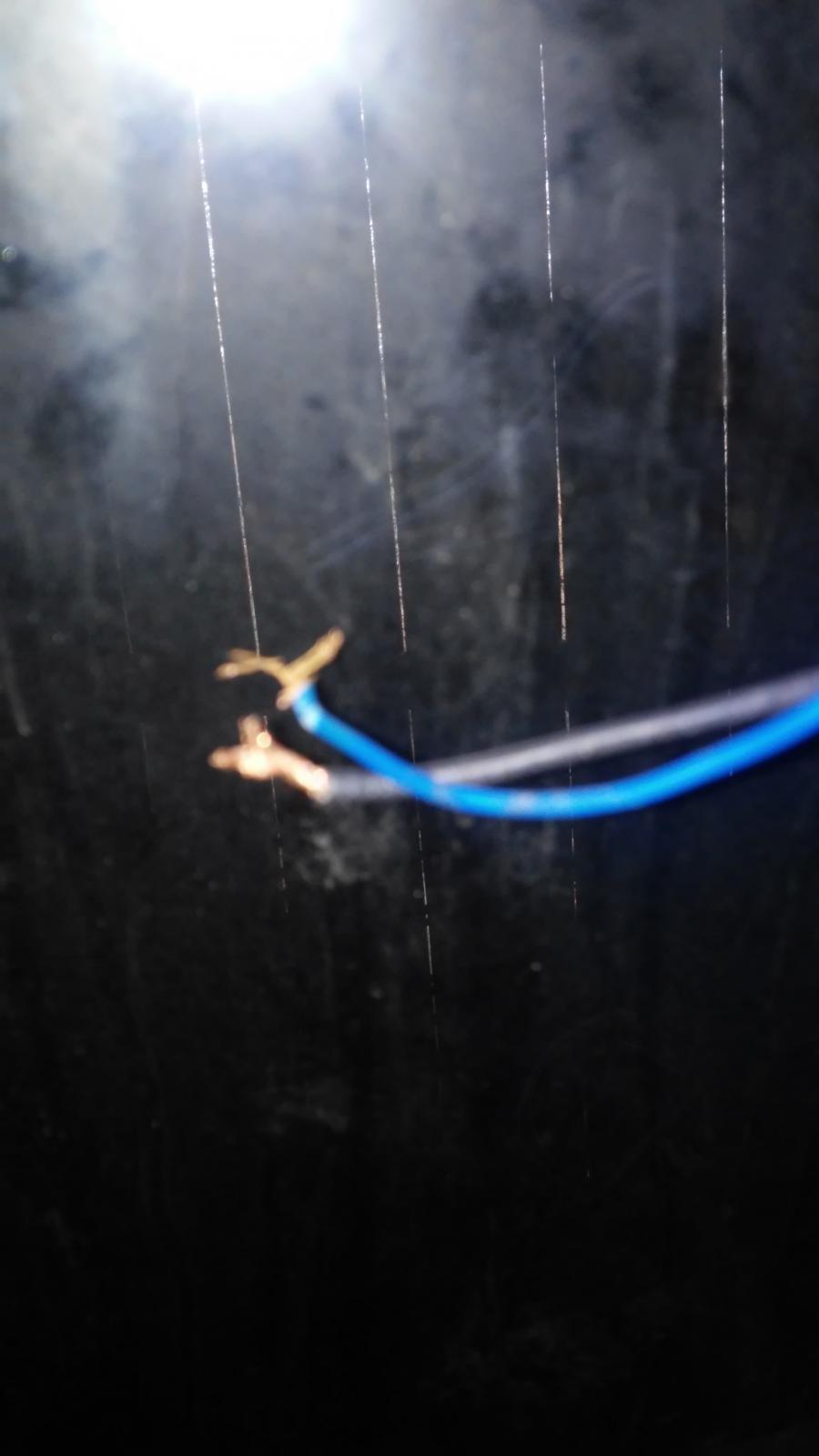

Jest to lampa firmy Wesem, te dwa złącza wyżej to jedno od żarówki a drugie od zasilania ;) Poniżej zdjęcia jak to wygląda :

Załączony plik  20150125_130228.jpg   60,62KB   0 pobrań

Załączony plik  20150125_131022.jpg   153,53KB   0 pobrań

Załączony plik  20150125_130505.jpg   64,44KB   0 pobrań



#14 Share leszekd

leszekd

    Zaawansowany

  • Members
  • PipPipPip
  • 827 postów

Napisany 25 styczeń 2015 - 20:10

spalony bezpiecznik

Czarny kabel z zasilanie zakończony przyłączem konektorowym żeńskim podłączyć do jednego z pinów przełącznika widocznego na zdjęciu, potem znowu czarny kabel zakończony jak wcześniej podłączamy do w/w przełącznika a drugą jego stronę do kabelka żarówki H3. Następnie należy wykonać kabel koloru niebieskiego lub żółto zielonego zakończyć jego brzegi odpowiednio do potrzeb i jeden jego brzeg podłączyć do ramy kabiny względnie innej ramy pojazdu a drugą stronę do oprawy żarówki H3 w lampie. Miejsce zaznaczone na czerwono powinno być puste. Pamiętajmy aby obwod zasilający lampę był zabezpieczony bezpiecznikiem.



#15 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 20:22

spalony bezpiecznik

do oprawy żarówki H3? mógłbyś jakoś wytłumaczyć w którym to miejscu czy na zdjęciu pokazać?



EDIT:



 O to miejsce chodzi? Załączony plik  20150125_131022.jpg   154,3KB   0 pobrań


Edytowany przez dragonmt852, 25 styczeń 2015 - 20:23.


#16 Share leszekd

leszekd

    Zaawansowany

  • Members
  • PipPipPip
  • 827 postów

Napisany 25 styczeń 2015 - 20:23

spalony bezpiecznik

Tak to miejsce na niebieski bądź żółto zielony kabel.





#17 Share klekot22

klekot22

    Nowicjusz

  • Members
  • Pip
  • 30 postów

Napisany 25 styczeń 2015 - 20:24

spalony bezpiecznik bialy od zarowki podlacz pod jedna wsowke od wlacznika pod druga wsowke prad .mase podepnij pod obudowe przy zarowce .

#18 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 20:42

spalony bezpiecznik

ok, dzięki wielkie.  Od razu zapytam jaki bezpiecznik do zetora ;)



#19 Share klekot22

klekot22

    Nowicjusz

  • Members
  • Pip
  • 30 postów

Napisany 25 styczeń 2015 - 20:50

spalony bezpiecznik bezpiecznik tak jak kolega gdzieś wyżej pisal 8 amper
jak miałem zetora to wszystkie zalozone mialem te biale bodajże 5 amperowe i dawały rade czasami ktorys sie przepalal

Reklama AgroFoto Ads

  • watermark
  • Reklama
spalony bezpiecznik Dzisiaj, 18:08
  •

#20 Share dragonmt852

dragonmt852

    Zaawansowany

  • Members
  • PipPipPip
  • 139 postów
  • Płeć:Mężczyzna

Napisany 25 styczeń 2015 - 21:05

spalony bezpiecznik

15 amperowe będą za duże?
