Remont RCW 3

Cześć,

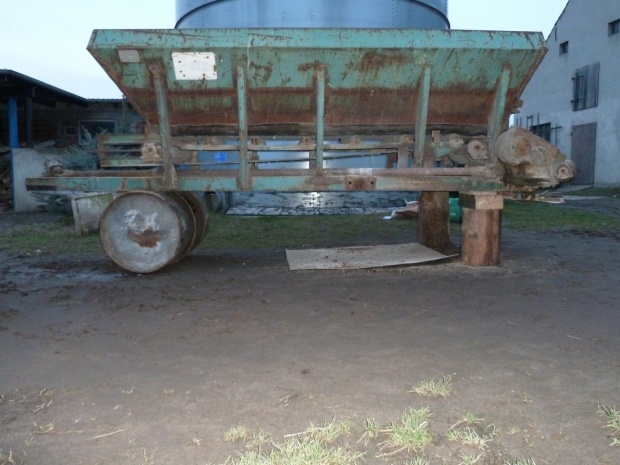

jakiś czas temu zaczęliśmy remont rozsiewacza rcw3 którym rozsypujemy u nas w gospodarstwie wapno. Z racji tego ze nasz był już w kiepskim stanie, a egzemplarze z allegro czy olx są tylko podpicowane do sprzedażny postanowiliśmy odbudować go od podstaw. Będę w temacie wrzucał co jakiś czas fotki z prac. wszystko zaczęło się w połowie grudnia, teraz z braku czas idzie to bardzo powoli.

Wszystkie zdjęcia w większej rozdzielczości w albumie:
http://www.fotosik.p...9/album/1724015

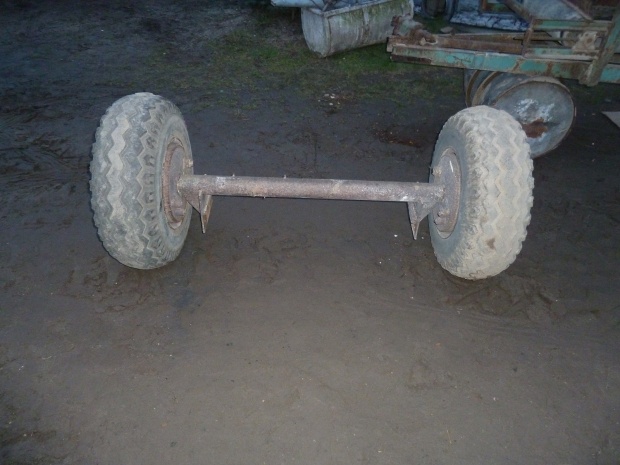

Pierwszym etapem był demontaż osi i zaczepu które pojechały do piaskowania;

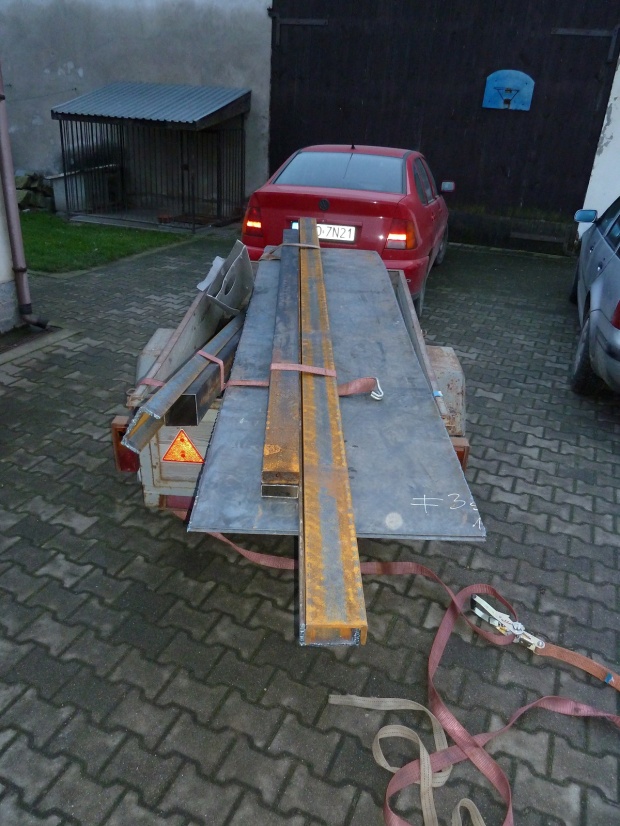

Przy okazji przyjechało trochę materiału.

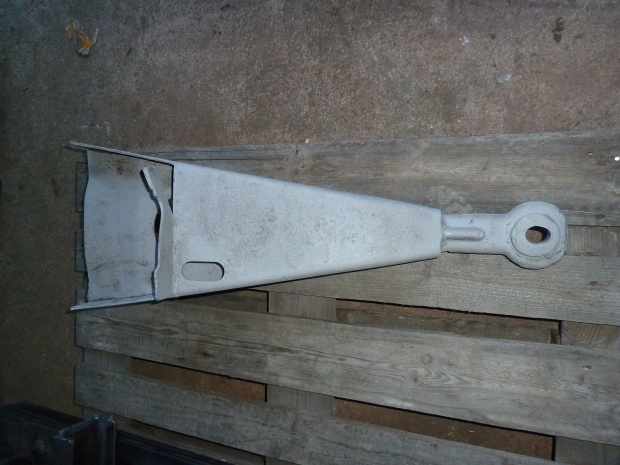

Zaczep tez wrócił, wypiaskowany na poczekaniu.

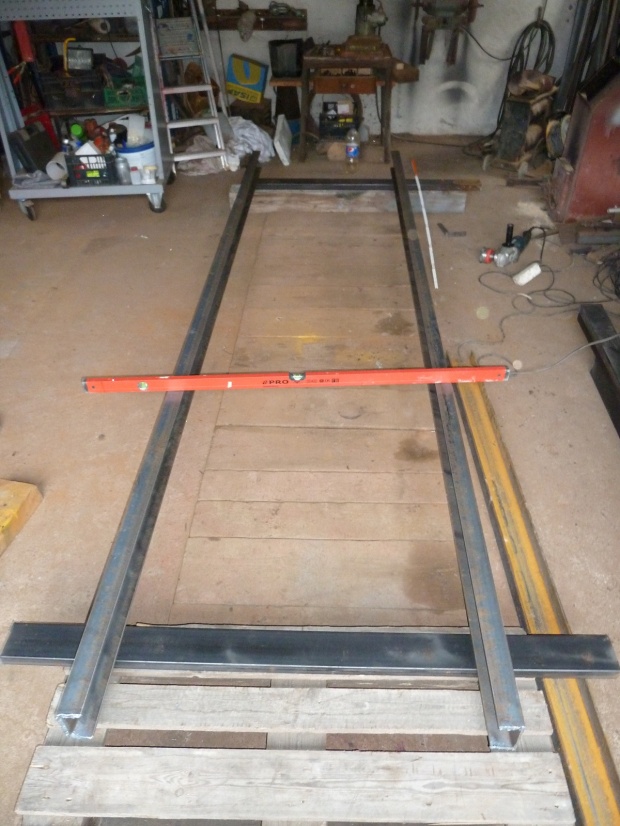

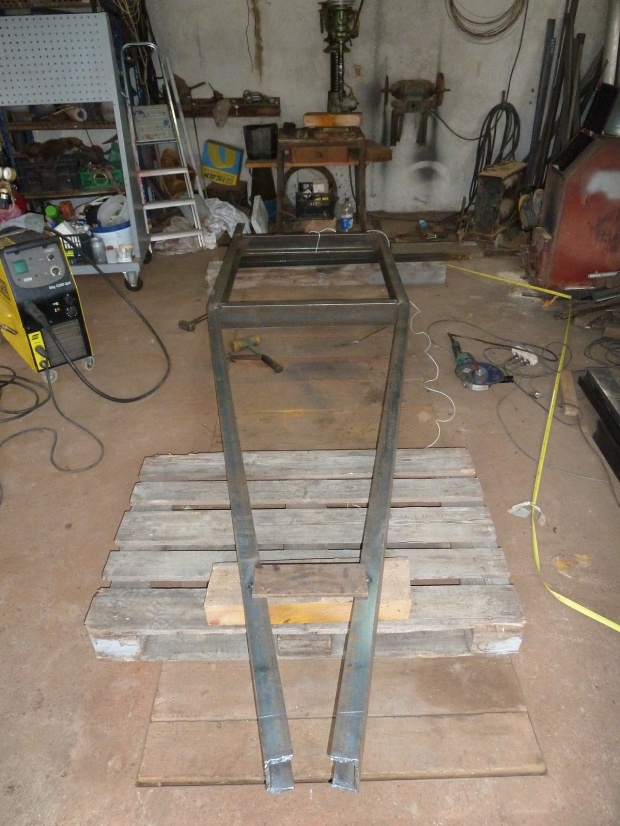

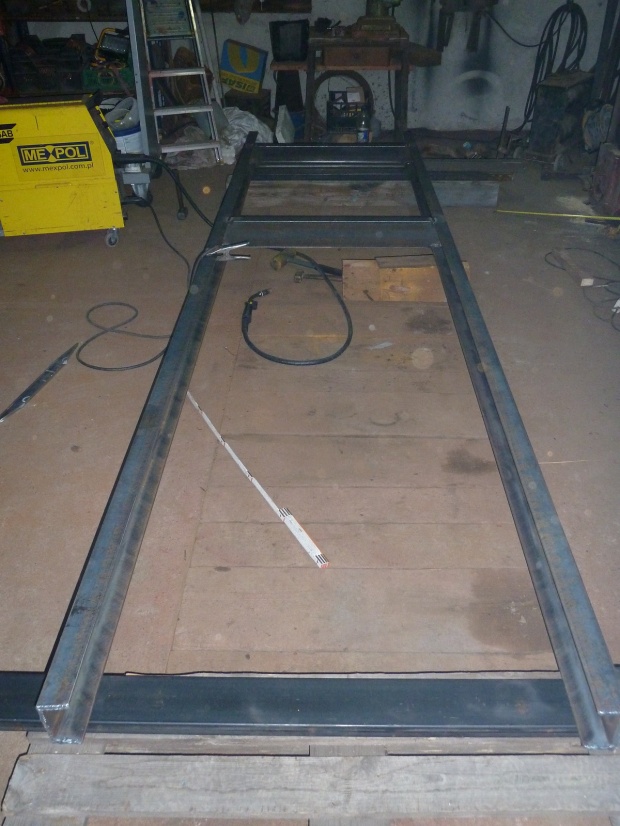

Materiał na ramę oczyszczony i przygotowany.

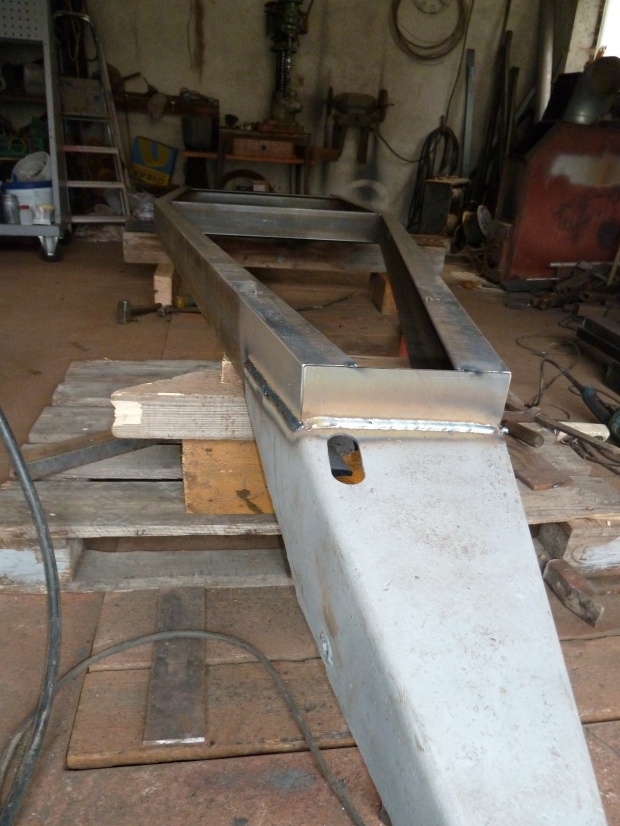

Zaczep znowu na swoim miejscu.

W między czasie wszystkie przekładnie zostały rozebrane, uszczelnione. zużyte łożyska wymienione. Co druga śruba niestety się urywała i regeneracje trwała chyba ze 3 dni;)
Z tych operacji zdjęć brak.

Następnie przygotowaliśmy mocowanie przekładni kątowych,
http://images69.foto...4ac1ec3cgen.jpg

i głównej...
http://images68.foto...4feaf74egen.jpg

http://images68.foto...d3b48490gen.jpg
Kolejnym etapem było wykonanie nowej skrzyni ładunkowej, Rama z profili kwadratowych i boki wstawiona blacha 3mm
]http://images69.fotosik.pl/517/08cc4e1b72d305d1gen.jpg
http://images69.foto...72d305d1gen.jpg

http://images67.foto...cb6b7839gen.jpg

http://images67.foto...9bdd0f95gen.jpg

http://images69.foto...d19ca08egen.jpg

Po czasie oś i felgi wróciła z piaskowania.
http://images69.foto...aa9c3d0bgen.jpg

Przyjechały też nowe oponki;)
http://images67.foto...eb820b70gen.jpg


Pierwsze przymiarki przekładni na nowej ramie, wymienione krzyżaki w przegubach i łożyska w podporze.
http://images68.foto...b7b2be01gen.jpg


Skrzynia na ramie.
http://images67.foto...d45a8158gen.jpg

Dotarły tez łożyska które użyjemy zamiast starych zużytych oraz nowa taśma gumowa.
http://images68.foto...fe7fb446gen.jpg

Zaczęła się rzeźba mocowania skrzyni i wszystkich walków.
http://images67.foto...5bbd93bcgen.jpg
http://images66.foto...0d2c8e05gen.jpg
http://images67.foto...6f3ef92bgen.jpg
http://images68.foto...eba93479gen.jpg
http://images69.foto...5d18c7begen.jpg

Reszta zdjęć niestety w linkach, ograniczenie zdjęć w temacie.

Tak to wygląda na chwile obecna, w przyszłym tygodniu planujemy zrobić system naciągu taśmy, przymocować rolki podpierając i wszystko pospawać bo narazi jest tylko połapane z grubsza.
Ma być jeszcze zrobione hydrauliczne zamykanie wysypu, i oświetlenie drogowe. Docelowo skrzynia ładunkowa będzie ocynkowana. reszta podkład reaktywny, podkład akrylowy i jakiś kolor na koniec.


Edytowany przez kris14, 01 marzec 2015 - 21:42.


Reklama AgroFoto Ads

  • watermark
  • Reklama
Remont RCW 3 Dzisiaj, 07:14
  •

#2 Share ziomster

ziomster

    Zaawansowany

  • Members
  • PipPipPip
  • 198 postów
  • Płeć:Mężczyzna
  • Lokalizacja:who cares

Napisany 19 styczeń 2015 - 23:38

Remont RCW 3

jak wyglądają koszty?

zastanawiam się czy nie kupić taniego RCW3 do remontu więc takie info byłoby pomocne:)



#3 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 20 styczeń 2015 - 07:18

Remont RCW 3 do tej pory wydane 3700zł, materiały już raczej mam wszystkie. Dojdzie jeszcze koszt pomalowania i ocynku.

#4 Share krzysiuzuzia

krzysiuzuzia

    Zaawansowany

  • Members
  • PipPipPip
  • 131 postów
  • Płeć:Mężczyzna
  • Lokalizacja:konin
  • Zainteresowania:muzyka, elektronika w rolnictwie

Napisany 05 luty 2015 - 18:08

Remont RCW 3

ja tez jestem na starcie takiego remontu tyle ze mam orginalna nowa pake rama tez od podstaw bede robil rozebrane mam przekladnie do wymiany simeringi i 4 lozyska i krzyzaki podaj koszt opon bo tez sie rozgladam

i ile krzyzaki i co z uszczelkami na przekladnie idzie dostac orginalne

rame bedziesz zaslepial?

posiadasz moze katalog czesci?


Edytowany przez krzysiuzuzia, 05 luty 2015 - 18:12.


#5 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 08 luty 2015 - 20:25

Remont RCW 3

opony+dętki 800 zł, krzyżaki jakoś 2x40zł. uszczelki dorabiałem sam ze specjalnego papieru. Katalogu niestety nie mam, jedynie zrobiłem zdjęcia będąc w Agromie, Podaj maila to Ci prześle.



#6 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 10 luty 2015 - 19:08

Remont RCW 3

Remont profesjonalnie wykonany, czekam na efekt końcowy



#7 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 23 luty 2015 - 17:50

Remont RCW 3

I jak kolega prace się posuwają do przodu? Czekam na zdjęcia



#8 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 23 luty 2015 - 18:42

Remont RCW 3 Niestety rozsiewacz od 20 stycznia stoi nie ruszony. Totalny brak czasu. Chwilowo zajmuję się uruchomieniem sprzętu do piaskowania.




#9 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 23 luty 2015 - 18:57

Remont RCW 3

Ile kosztował cię ten sprzęt? Już coś piaskowałeś, po ile płaciłeś za piasek?



#10 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 23 luty 2015 - 20:25

Remont RCW 3 za sprzęt zapłaciłem 38tys. Parę drobnych rzeczy już piaskowałem. Dobry piasek ok 160zł za tonę.

Reklama AgroFoto Ads

  • watermark
  • Reklama
Remont RCW 3 Dzisiaj, 07:14
  •

#11 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 23 luty 2015 - 21:14

Remont RCW 3

Rozsiewacz też zamierzasz piaskować?



#12 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 01 marzec 2015 - 20:16

Remont RCW 3 Napewno będzie piaskowany przed malowaniem.

#13 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 14 marzec 2015 - 19:58

Remont RCW 3

Jak tam prace idą do przodu, bo nic nie piszesz, nie wstawiasz zdjęć?



#14 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 03 grudzień 2015 - 19:57

Remont RCW 3

Witam ponownie po dłuższej nieobecności, niestety inne obowiązki zatrzymały prace jednak ostatnie kilka wieczorów przemogłem się i remont trwa dalej:)



Naciąganie taśmy odbywa się przez łożysko na ślizgach, Uważam że wytrzyma dłużej niż tulejki które były wcześniej:









Wykonaliśmy również zasuwę raczej na wzór starej także wielkich zmian tu nie będzie. Powstała też skrzynka która naprowadzi materiał na tarcze rozsiewające:











Powstała tez podpora pod wałki podtrzymujące taśmę. Ze względu na powiększona skrzynie ładunkową, będzie jeden dodatkowy wałek aby mniej obciążać taśmę:








Pozostało jeszcze wykonać mocowanie pod lampy i w przyszłym tygodniu zaczynamy wszystko piaskować i podkładować. Z ocynku zrezygnowaliśmy na rzecz konkretnych farb.



#15 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 507 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 03 grudzień 2015 - 20:00

Remont RCW 3

Długą przerwę miałeś, ale dobrze że wróciłeś



#16 Share vitoma

vitoma

    Zaawansowany

  • Members
  • PipPipPip
  • 472 postów
  • Płeć:Mężczyzna
  • Lokalizacja:północne Mazowsze

Napisany 07 grudzień 2015 - 13:06

Remont RCW 3

Super robota - tak jak lubie. Cynk + konkretne lakiery - i będzie wieczny :).



#17 Share wojtal24

wojtal24

    Zaawansowany

  • Members
  • PipPipPip
  • 1711 postów
  • Płeć:Mężczyzna
  • Lokalizacja:mazowieckie

Napisany 07 grudzień 2015 - 21:07

Remont RCW 3

@vitoma a Ty coś teraz remontujesz bo Twoje remonty i fotoreportarze były super


ZETOR TEAM

#18 Share vitoma

vitoma

    Zaawansowany

  • Members
  • PipPipPip
  • 472 postów
  • Płeć:Mężczyzna
  • Lokalizacja:północne Mazowsze

Napisany 08 grudzień 2015 - 00:04

Remont RCW 3

Jak mam czas  to działam z różnymi rzeczami ;) zainteresowanych zapraszam na google+ (Piotr Wiśniewski).



#19 Share Jarecki21

Jarecki21

    Zaawansowany

  • Members
  • PipPipPip
  • 566 postów
  • Płeć:Mężczyzna
  • Lokalizacja:dolnośląskie

Napisany 09 grudzień 2015 - 07:06

Remont RCW 3

Tych piast z łożyskami nie kupowałeś przypadkiem w Grene? Szpili do naciągu też nie wróżę długiej pracy...



Reklama AgroFoto Ads

  • watermark
  • Reklama
Remont RCW 3 Dzisiaj, 07:14
  •

#20 Share herman89

herman89

    Użytkownik

  • Members
  • PipPip
  • 54 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Polska Nowa Wieś
  • Zainteresowania:rolnictwo

Napisany 12 grudzień 2015 - 09:49

Remont RCW 3

Łożyska kupione w hurtowni a pręt gwintowany M16 czyli tak jak oryginalnie.  Nie powinno być z nim problemu...
