przerobienie hydrauliki 385 i 360


20 odpowiedzi na ten temat

#1 Share arassso

arassso

    Zaawansowany

  • Members
  • PipPipPip
  • 613 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Jacków k.Lublina

Napisany 24 styczeń 2008 - 14:17

przerobienie hydrauliki 385 i 360 mam w 360 i 385 po 2 wyjścia hydrauliki kupiłem prase która ma 3 wyjscia komora podbierak podbierak jednostronny siłownik komora dwustronnego działania. myślałem ze moze zrobic tak aby komora tez pod własnym ciezarem opadała w tedy wystarczyło by doprowadzic wąz np do korka z miarką oleju zeby spływał ale komora bedzie mi sie sama otwierała a nie mam mechanicznego zamka. druga opcja jest zeby kupic rozdzielacz 2 sekcyjny i podłaczyc do wezy od prasy odpowiednio i zasilanie dać z tych dwuch co mam w ciagnikach i sterowac wszystkim rozdzielaczem. wiem ze w tych cięzszych ursusach niektórzy mają po kilka wyjść i zastanawiam sie czy nie da sie zrobic tak u mnie zeby było wiecej niz 2 czy musze cos przerabiac czy cuś jak to jest moze te które maja wiecej maja inne rozdzielacze?? nie mam pojecia doradzcie mi jak najlepiej to zrobić ??

Reklama AgroFoto Ads

  • watermark
  • Reklama
przerobienie hydrauliki 385 i 360 Dzisiaj, 05:48
  •

#2 Share yogi

yogi

    Zaawansowany

  • Members
  • PipPipPip
  • 146 postów
  • Płeć:Mężczyzna
  • Lokalizacja:okolice gliwic (przyszowice)

Napisany 24 styczeń 2008 - 15:04

przerobienie hydrauliki 385 i 360 niewiem jak ci to dokładnie jest w tej prasie potrzebne (np. czy komore i podbierak używa się jednoczesnie) ale ja bym jedno złącze rozgałęził na 2 i wstawił zawór http://www.agrofoto....image10744.html cos takiego jak ten.! i wtedy masz 3 wyjscia tylko że takie rozwiązanie niezawsze nie do każdej maszyny może byc zastosowane! :P



pozdro

#3 Share binek

binek

    Zaawansowany

  • Members
  • PipPipPip
  • 530 postów
  • Płeć:Mężczyzna
  • Lokalizacja:wielkopolska

Napisany 24 styczeń 2008 - 15:28

przerobienie hydrauliki 385 i 360 podobny problem miałem gdy kupiłem przyczepe zbierającą miała,hydrałlicznie dyszel,podbieracz,tylną klape a U 902 tylko 2wyjścia.Problem rozwiązałem tak;załatwiłem od kolegi rozdzielacz 3sekcyjny węże od przyczepy podkręciłem odpowiednio do rozdzielacza, zasilanie z szybkozłącza do rozdzielacza olej przepływa przez niego i wraca szybkozłączem swobodnego powrotu do skrzyni.Przez zablokowanie dzwigni od wywrotu przyczep uzyskuje sie przepływ oleju.Nie wiem czy 385 ma gniazdo swobodnego powrotu?U mnie to wszystko wypaliło, ale może ktoś ma lepszy pomysł

#4 Share rafal13113

rafal13113

    Zaawansowany

  • Members
  • PipPipPip
  • 644 postów
  • Płeć:Mężczyzna
  • Zainteresowania:wszystko co piękne

Napisany 24 styczeń 2008 - 20:21

przerobienie hydrauliki 385 i 360 my zamówiliśmy pokrywę po regeneracji do 1002 i gości założył rozdzielacz nowego typu o udźwigu 6 ton i 4 gniazda w tym 2 normalne 1 przelewowe i jedno jest podłączone razem z podnośnikiem czyli podnosząc cięgła załącza się od razu 1 gniazdo w sumie nie taka zła sprawa tylko mały problem sie pojawił bo roździelacz nie chce trzymać ale gościu ma przyjechać na gwarancji. Tak na uboczu to i z tym można sobie poradzić zakładając takie małe urządzenia od motowiteł od bizona to naprawdę działa w szczególności z rozsiewaczem nawozu gdzie otwieranie zasuw jest hydrauliczne

#5 Share Profil usunięty Profil usunięty

Profil usunięty
  • thumbphoto
  • Guests

Napisany 24 styczeń 2008 - 20:27

przerobienie hydrauliki 385 i 360 My tez mamy przy przyczepie samozbierającej rozdzielacz.... Tylko trzeba go przełączać...

#6 Share arassso

arassso

    Zaawansowany

  • Members
  • PipPipPip
  • 613 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Jacków k.Lublina

Napisany 24 styczeń 2008 - 22:31

przerobienie hydrauliki 385 i 360 ja mam tak ze dwustronnego działani mam siłowniki od klapy a jednostronnego od podnoszenia prasy podbieraka i jezeli chciałbym rozwidlenie zawór załozyc to busiałbym załozyc zawór na każdy wąż bo jak bym chiał podnieść klepe i opuścic to musiałbym zamknąć zawór od podbieracza bo tam jeden wąż a jak bym chciał podbieracz to dwa weze od klapy bo jak bym np tylko jeden to w tedy podbierak by sie podnosił aa klape albo by otwierał albo domykało na hama w tym samym momęcie. znalazłem rozdzielacz dwusekcyjny w garazu i podłacze dwa przewody od klapy do jednej sekcji a ten jeden do dwugiej i od ciagnika zasilanie rozdzielacza olejem na swobodnym przepływie. albo szybkozłacza zastosuje i sobie podbierak jak na pole wjade opuszce odłacze przewud szybko i podłacze dwa do klepy. zastosuje przejsciówki z polskich złaczek na szybkozłączki tak abym jak coś do przyczep albo cos innego z koncówkami polskimi niemusiał kluczami koncówek odkrecać tylko wykrece przejsciówke i gitara reką

#7 Share damian9871

damian9871

    Zaawansowany

  • Members
  • PipPipPip
  • 175 postów
  • Płeć:Mężczyzna
  • Lokalizacja:wlkp

Napisany 25 styczeń 2008 - 11:31

przerobienie hydrauliki 385 i 360 my zamówiliśmy pokrywę po regeneracji do 1002 i gości założył rozdzielacz nowego typu o udźwigu 6 ton
co ty za bzdury piszesz od kiedy rozdzielacz podnosi? z tego co piszesz wynika że nie masz siłowników wspomagających za udźwig odpowiedzialny jest siłownik, 5,5 tony masz na dwóch wspomagających

#8 Share binek

binek

    Zaawansowany

  • Members
  • PipPipPip
  • 530 postów
  • Płeć:Mężczyzna
  • Lokalizacja:wielkopolska

Napisany 25 styczeń 2008 - 13:33

przerobienie hydrauliki 385 i 360 tak sobie myślałwem i można by to zrobić jeszcze tak;do zaworu taki jak pokazał yogi podłączyć zasilanie z górnego szybkozłącza a z drugiej strony na podbieracz i podnoszenie klapy.Wąż od zamykania klapy pod dolne szybkozłącze. Działało by to tak;gdy opuszczasz podbieracz lekko wduszasz dzwignie w dół ale lekko podbieracz spadnie gdy podnosisz max w dół. Po przełożeniu zaworu że odetniesz podbieracz dzwignia max w dół podnosisz klape a max do tyłu zamykasz. Kumpel który mi prasował zetorem 7211 i deutz fahrkom tak to chyba miał zrobione a na 100% miał taki zawór

#9 Share arassso

arassso

    Zaawansowany

  • Members
  • PipPipPip
  • 613 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Jacków k.Lublina

Napisany 27 styczeń 2008 - 15:40

przerobienie hydrauliki 385 i 360 sprawa rozwiazana prasa ma zamek mechaniczny i moze opadać pod własnym ciezarem wezme spływke zrobie do skrzyni korkiem od wlewu oleju i bede miał 3 złacza ale jedno tylko spływka do skrzyni

#10 Share yogi

yogi

    Zaawansowany

  • Members
  • PipPipPip
  • 146 postów
  • Płeć:Mężczyzna
  • Lokalizacja:okolice gliwic (przyszowice)

Napisany 27 styczeń 2008 - 15:55

przerobienie hydrauliki 385 i 360 w c385 z tyłu jest zaślepka do której ma boc podłączony spływ! :P

Reklama AgroFoto Ads

  • watermark
  • Reklama
przerobienie hydrauliki 385 i 360 Dzisiaj, 05:48
  •

#11 Share tata1

tata1

    Zaawansowany

  • Members
  • PipPipPip
  • 109 postów

Napisany 28 styczeń 2008 - 13:52

przerobienie hydrauliki 385 i 360 Witam

W 914 i pochodnych jest możliwośc zamontowania rozdzielacza RBS, to w sumie zwykły rozdzielacz dwustronnego działania, który zasilanie ma z rozdzielacza wewnętrznego, ale w pokrywie nie ma wyjścia ( podobno można wywiercić otwór i zagwintować, ale trzeba wiedzieć gdzie, bo trzeba trafić na otwór w rozdzielaczu wewnętrznym), spływ powrotu jest do węzła powrotu z tył pokrywy podnośnika.

Czy ktoś podłaczał rozdzielacz w ten sposób?

#12 Share damian9871

damian9871

    Zaawansowany

  • Members
  • PipPipPip
  • 175 postów
  • Płeć:Mężczyzna
  • Lokalizacja:wlkp

Napisany 28 styczeń 2008 - 18:52

przerobienie hydrauliki 385 i 360 a widziałeś rozdzielacz przy tym ciągniku kiedyś? bo tam żadnych dodatkowych wyjść nie ma

#13 Share tata1

tata1

    Zaawansowany

  • Members
  • PipPipPip
  • 109 postów

Napisany 29 styczeń 2008 - 20:37

przerobienie hydrauliki 385 i 360 Więc gdzie fabrycznie podłączony jest RBS?

Powrót do spływu z tył, a zasilanie gdzie?

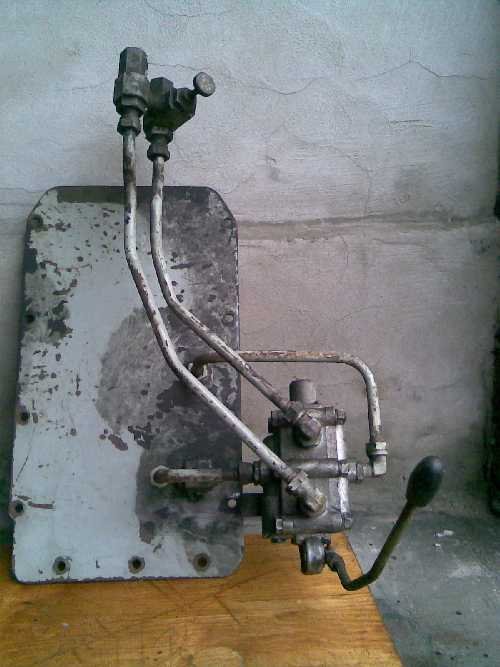

DRUGI LINK to zdjęcie RBS, tylko ta blacha jest montowana w wersji transportowej (bez podnośnika) w miejsce podnośnika i jest tylko RBS jako sterowanie na hydraulikę zewnętrzną.

Ale przecież RBS był montowany też w normalnej wersji z podnośnikiem, wtedy skąd miał zasilanie?
Wydaje mi sie że z tego miejsca gdzie pokazuje strzałka w PIERWSZYM LINKU - widać tam płaską powierzchnie (pod tą krótką rurką do tłoka wewn.) ta płaska powierzchnia to chyba miejsce, gdzie w wersjach RBS jest nawiercone i wkręca się śrubę z oczkiem i podpina rurke do RBS, wtedy ta krótka rurka do cylindra wewn. jest bardziej wygięta. Tak to jest narysowane w instrukcj NAPRAW, jak ktoś będzie chciał to załączę skany.

Załączone miniaturki

  • 305034919rozdz1.jpg
  • 293477180rozdz.jpg


#14 Share tomek15h

tomek15h

    Zaawansowany

  • Members
  • PipPipPip
  • 256 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Okolice Przemyśla
  • Zainteresowania:Rolnictwo,
    motoryzacja ,
    mechanika,
    budowa maszyn

Napisany 30 styczeń 2008 - 06:38

przerobienie hydrauliki 385 i 360 A co myślicie o tym aby RBS (w 80- tce )podłączyć pod główny przewód zasilający ten który idze bezpośrednio od pompy. zwyczjnie rozdzielić zailanie przed wejściem do pokrywy podnośnika na RBS i do pokrywy no i powrót z rbs do korka z tyłu pokrywy.Też chcę zamontować RBSa w 12 i tak się zastanawiam jak by to wyglądało?
Tak myślę ze chyba by to było złe rozwiązanie bo całe ciśnienie przelewało by sie przez rbs i podnośnik został by bez ciśnienia...?
Co o tym sądzicie?

#15 Share leszekd

leszekd

    Zaawansowany

  • Members
  • PipPipPip
  • 827 postów

Napisany 30 styczeń 2008 - 08:27

przerobienie hydrauliki 385 i 360 Tak został by bez ciśnienia wszystko przelewałoby się przez RBS.
Innym sposobem jest połączenie wszystkiego szeregowo, czyli najpierw RBS a potem podłączyć podnośnik i problem rozwiązany.

Czy nikt na forum niema ciągnika z RBS-em niech sprawdzi gdzie to jest podłączone? i się wypowie.

#16 Share yogi

yogi

    Zaawansowany

  • Members
  • PipPipPip
  • 146 postów
  • Płeć:Mężczyzna
  • Lokalizacja:okolice gliwic (przyszowice)

Napisany 30 styczeń 2008 - 10:23

przerobienie hydrauliki 385 i 360 ja prubowałem połączyc wszystko szeregowo i nawet działało tylko że w chwili jak używasz RBS to podnisnik działa bardzo kiepsko :P poprostu nieidzie używać obu rzeczy naraz :angry:

#17 Share damian9871

damian9871

    Zaawansowany

  • Members
  • PipPipPip
  • 175 postów
  • Płeć:Mężczyzna
  • Lokalizacja:wlkp

Napisany 30 styczeń 2008 - 12:45

przerobienie hydrauliki 385 i 360 ile potrzebujesz wyjść? kup rozdzielacz 3 sekcyjny podłącz normalnie pod gniazda i masz 3 pary wyjść hydraulicznych trochę kosztowne ale bez kombinacji

#18 Share tata1

tata1

    Zaawansowany

  • Members
  • PipPipPip
  • 109 postów

Napisany 30 styczeń 2008 - 13:15

przerobienie hydrauliki 385 i 360 tak też można, ale ja np. chcę by było fabrycznie, bez przeróbek.

#19 Share tomek15h

tomek15h

    Zaawansowany

  • Members
  • PipPipPip
  • 256 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Okolice Przemyśla
  • Zainteresowania:Rolnictwo,
    motoryzacja ,
    mechanika,
    budowa maszyn

Napisany 01 luty 2008 - 09:13

przerobienie hydrauliki 385 i 360 Skoro chcesz oryginaknie to trzeba zobaczyć do katalofu części i tam powinno być rozrysowane połączenie dodatkowego rozdzielacza hydrauliki.

Reklama AgroFoto Ads

  • watermark
  • Reklama
przerobienie hydrauliki 385 i 360 Dzisiaj, 05:48
  •

#20 Share arassso

arassso

    Zaawansowany

  • Members
  • PipPipPip
  • 613 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Jacków k.Lublina

Napisany 01 luty 2008 - 22:29

przerobienie hydrauliki 385 i 360 jade do agromy kupuje taki zawór jak yogi robie tak aby był przy węzu przy prasie zeby była mozliwość włozenia go do ciagnika i wyjecia bez potrzeby wysiadania z ciagnika aby przełaczyc go i po sprawie i jeden i drygi ciagnik bedzie chodził w tym
