Glebogryzarka międzyrzędowa Witam! Nadeszła zima, więc biorę się za wykonanie mojego projektu B)
Będzie to glebogryzarka międzyrzędowa 2 sekcje ( w przyszłości jak będzie dobrze się spisywała dorobię trzecią sekcję), większość części znalazłem na szrocie lub u siebie w garaży ^^, dlatego po podliczeniu kosztów nie jest to aż tak droga inwestycja. Fotogaleria będzie prowadzona wraz z postępem prac :P

Liczę na wasze porady i opinie ;)

Pierwszym zadaniem jakie w tej chwili wykonuje, jest budowa 2 identycznych przekładni łańcuchowych.

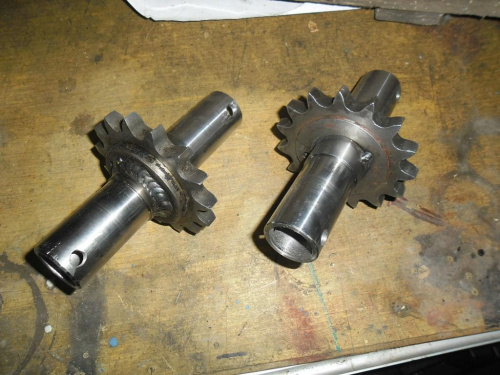

Do przekładni zamierzam zastosować koła łańcuchowe Z-15, które już przyspawałem do tulei, która będzie osadzona na wałku napędowym 30 mm.


Dodany obrazek

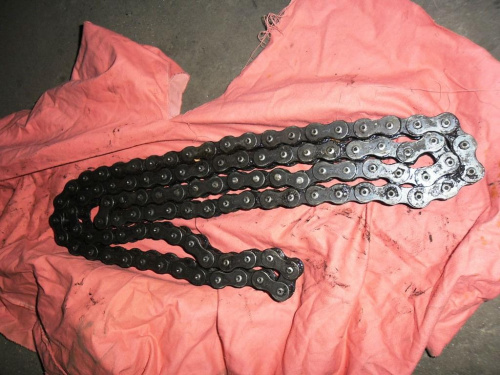

Na kołach łańcuchowych, będzie łańcuch 3/4 cala, wydaje mi się odpowiedni, a taki właśnie miałem

Dodany obrazek

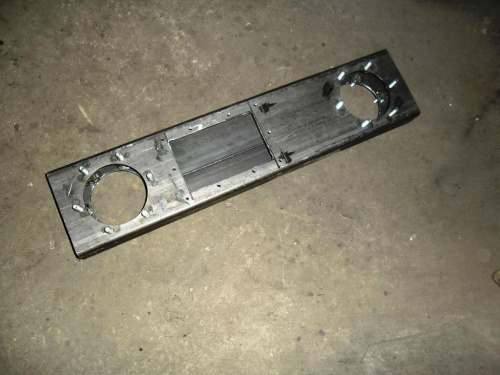

Obudowę zrobiłem z profilu zamkniętego 150x50, i nawet ładnie mi wyszła :),ma długość 64 cm

Dodany obrazek

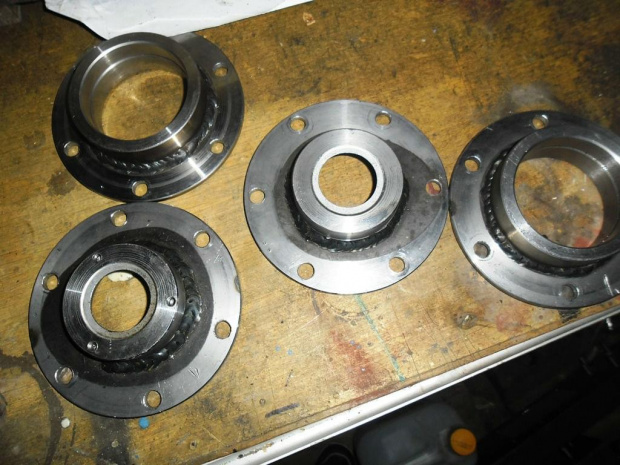

W miejsca, gdzie wystają śruby będą przykręcone obudowy łożysk (zastosuje łożyska kulkowe) Na górze trochę słabsze łożyska a na dole mocniejsze.

Dodany obrazek

Ciąg dalszy nastąpi.......

Edytowany przez sebas99, 18 grudzień 2013 - 16:29.


Reklama AgroFoto Ads

  • watermark
  • Reklama
Glebogryzarka międzyrzędowa Dzisiaj, 15:53
  •

#2 Share RolnikExtreme

RolnikExtreme

    Nowicjusz

  • Members
  • Pip
  • 45 postów
  • Płeć:Mężczyzna
  • Zainteresowania:Rolnictwo

Napisany 18 grudzień 2013 - 13:41

Glebogryzarka międzyrzędowa a na jaką szerokość międzyrzedzi ją robisz ?

#3 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 18 grudzień 2013 - 14:06

Glebogryzarka międzyrzędowa Sekcje będą regulowane od 25-60 cm

#4 Share RolnikExtreme

RolnikExtreme

    Nowicjusz

  • Members
  • Pip
  • 45 postów
  • Płeć:Mężczyzna
  • Zainteresowania:Rolnictwo

Napisany 18 grudzień 2013 - 14:23

Glebogryzarka międzyrzędowa też myslałem nad taką glebogryzarką bo mam 4 ha truskawki a nowa taka 15 tys mam normalną z bometa ale do młodych truskawek niezdatna bo zasypuje krzaki

#5 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 18 grudzień 2013 - 15:46

Glebogryzarka międzyrzędowa mi to bardzo ułatwi pracę w truskawkach ;)

Edytowany przez sebas99, 18 grudzień 2013 - 16:26.


#6 Share tomn95

tomn95

    Zaawansowany

  • Members
  • PipPipPip
  • 690 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Mazowieckie

Napisany 18 grudzień 2013 - 22:13

Glebogryzarka międzyrzędowa Czekam na dalsze zdjęcia zapowiada się interesująco.

#7 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 30 grudzień 2013 - 09:33

Glebogryzarka międzyrzędowa Przepraszam za tak długą przerwę, ale z powodu świąt musiałem przerwać pracę ;)

Przedwczoraj złożyłem już 2 przekładnie :) Zostało aby założyć uszczelki i dopasować pokrywy z boku i na końcach :P

Oto zdjęcia:

Dodany obrazek


Dodany obrazek


Dodany obrazek



Moim następnym krokiem będzie renowacja i przeróbka przekładni kątowej :)

#8 Share tomn95

tomn95

    Zaawansowany

  • Members
  • PipPipPip
  • 690 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Mazowieckie

Napisany 02 styczeń 2014 - 17:23

Glebogryzarka międzyrzędowa A mógłbyś opisać jak to będzie funkcjonować ? Tak jak w tych markowych ?

#9 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 02 styczeń 2014 - 19:58

Glebogryzarka międzyrzędowa Tak, tak jak w tych markowych glebogryzarkach ;)

#10 Share tomn95

tomn95

    Zaawansowany

  • Members
  • PipPipPip
  • 690 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Mazowieckie

Napisany 02 styczeń 2014 - 20:31

Glebogryzarka międzyrzędowa ja od przyszłego tygodnia biorę się z ekipą za ścielarkę :D

Reklama AgroFoto Ads

  • watermark
  • Reklama
Glebogryzarka międzyrzędowa Dzisiaj, 15:53
  •

#11 Share sima

sima

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 11 styczeń 2014 - 17:58

Glebogryzarka międzyrzędowa witam zaciekawił mnie ten projekt i ciekawy jestem postępów może jakieś nowe fotki

#12 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 11 styczeń 2014 - 18:46

Glebogryzarka międzyrzędowa Fotki wstawię w najbliższym czasie, ponieważ akurat dzisiaj dorabiałem mocowania przekładni i nie miałem czasu na robienie fotek ;)

Edytowany przez sebas99, 12 styczeń 2014 - 19:39.


#13 Share napster2354

napster2354

    Nowicjusz

  • Members
  • Pip
  • 8 postów
  • Płeć:Mężczyzna

Napisany 14 styczeń 2014 - 15:21

Glebogryzarka międzyrzędowa

Fotki wstawię w najbliższym czasie, ponieważ akurat dzisiaj dorabiałem mocowania przekładni i nie miałem czasu na robienie fotek ;)

Czekam z niecierpliwością

#14 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 16 styczeń 2014 - 15:53

Glebogryzarka międzyrzędowa Tak jak wcześniej pisałem zrobiłem już mocowania przekładni łańcuchowych.
Będą się one składać z 2 części.

Pierwsze to mocowanie do ramy, które wygląda tak:
]Dodany obrazek


do mocowań (które są na zdjęciu na górze), dorobiłem takie o to blachy (będzie ich 4), będą podtrzymywały przekładnie.
Zamierzam przymocować je na śruby.

Dodany obrazek

Na ramie będzie to wyglądało tak (to były, aby pierwsze przymiarki):

Dodany obrazek

W między czasie zacząłem już dorabiać mocowanie głównej przekładni, ale jeszcze go nie skończyłem.

Dodany obrazek

#15 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 510 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 16 styczeń 2014 - 19:13

Glebogryzarka międzyrzędowa Bardzo ciekawy projekt, czekam z niecierpliwością na dalsze postępy i efekt końcowy. Mam nadzieję że jak ją wypróbujesz w polu to napisze jak się sprawuje

#16 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 16 styczeń 2014 - 19:23

Glebogryzarka międzyrzędowa Oczywiście, że opiszę pierwsze próby :D Mam plany, aby skończyć ją jakoś w połowie lutego ;)

#17 Share sima

sima

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 17 styczeń 2014 - 13:34

Glebogryzarka międzyrzędowa czym wycinałeś otwory w profilu ?
jaką główną przekładnie zastosujesz ?
i tak z ciekawości to większość elementów wyszperałeś we własnych zasobach czy kupujesz ?

#18 Share sebas99

sebas99

    Zaawansowany

  • Members
  • PipPipPip
  • 257 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Lubelskie
  • Zainteresowania:Rolnictwo, KPK Kumurun Team, motoryzacja

Napisany 17 styczeń 2014 - 15:45

Glebogryzarka międzyrzędowa Przekładnia to przerobiona stara przekładnia kątowa od RCW :P

Większość elementów, które wykorzystuje mam z własnych zasobów ;)

#19 Share sima

sima

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 17 styczeń 2014 - 21:37

Glebogryzarka międzyrzędowa a mogę się dowiedzieć czym zrobiłeś otwory w profilu ? wyszły jak ta lala , jakaś otwornica ?

Reklama AgroFoto Ads

  • watermark
  • Reklama
Glebogryzarka międzyrzędowa Dzisiaj, 15:53
  •

#20 Share agro973

agro973

    Zaawansowany

  • Members
  • PipPipPip
  • 510 postów
  • Płeć:Mężczyzna
  • Lokalizacja:blisko Puław
  • Zainteresowania:Ciągniki i maszyny rolnicze

Napisany 18 styczeń 2014 - 19:22

Glebogryzarka międzyrzędowa I powiedz lub pokaż czym spawasz
