tur faucheux f3 problem z rozdzielaczem Witam

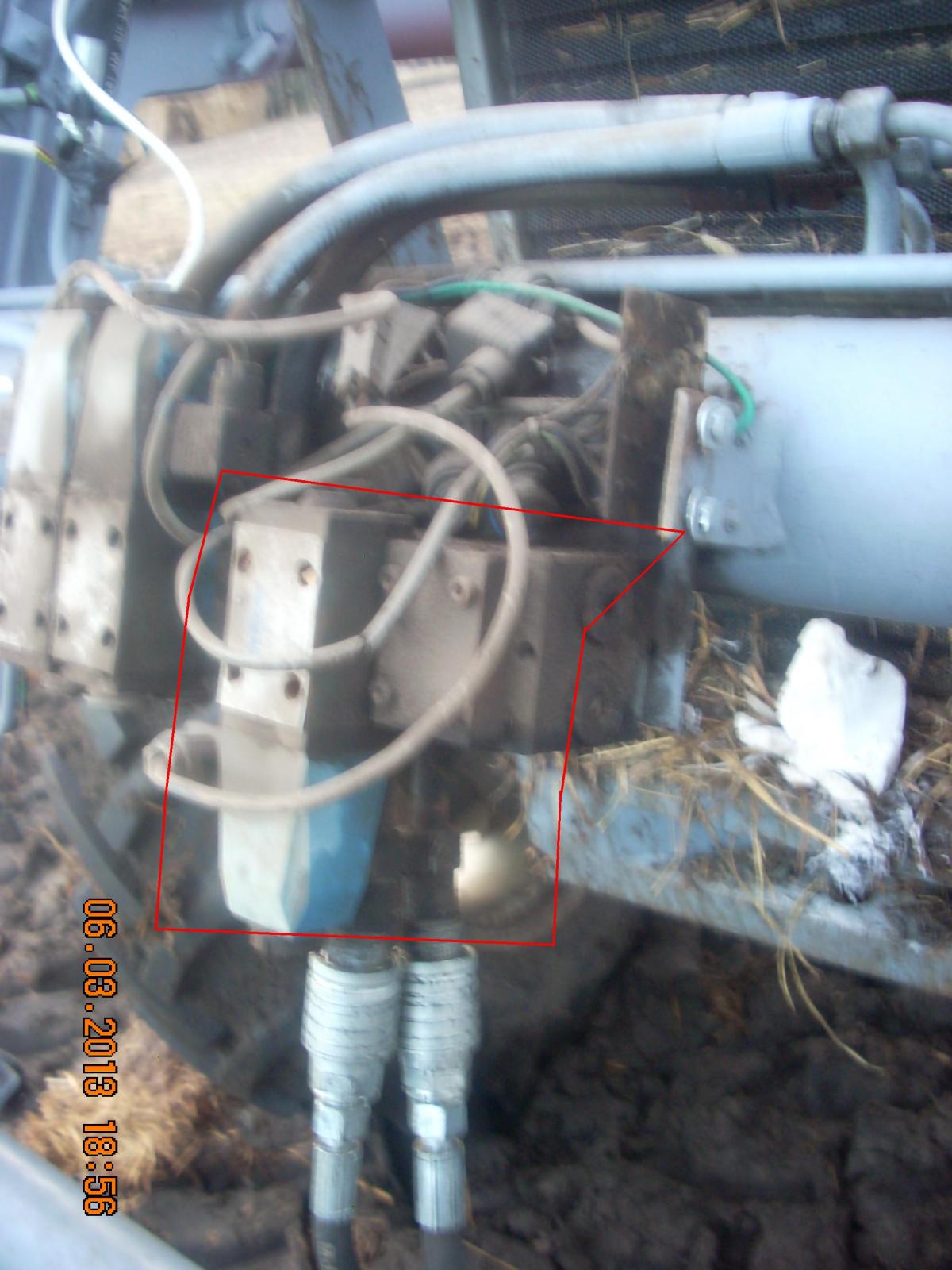

Niedawno nabylem Ladowacz marki faucheux F3 po zalożeniu tura zauwazylem ze brakuje wyjscia na 3 sekcje, tur posiada dwie sekcje elektryczne jednak nie posiada 3 sekcje brakujaca sekcje zaznaczylem na zdjeciu . moje pytanie jest takie gdzie moge dokupic brakujaca sekcje albo jaka bede chcial kupic nowy rozdzielacz to jaki? z gory dziekuje

Załączone miniaturki

  • DSCN1101.JPG
  • DSCN1100.JPG


Reklama AgroFoto Ads

  • watermark
  • Reklama
tur faucheux f3 problem z rozdzielaczem Dzisiaj, 01:26
  •

#2 Share asdafi

asdafi

    Nowicjusz

  • Members
  • Pip
  • 34 postów
  • Płeć:Mężczyzna
  • Zainteresowania:informatyka

Napisany 03 kwiecień 2013 - 22:11

tur faucheux f3 problem z rozdzielaczem z tego co mi wiadomo to są chyba elektrozawory a nie rozdzielacze. ja też mam takiego tura i u mnie podobnie brakowało jednej sekcji. ja zrobiłem tak, że pojechałem do tego handlarza co sprzedał mi tura i dopasowaliśmy z jakiejś prasy ten elektrozawór i śmiga. ale z tego co widze na Twoich fotkach to masz wszystko kompletne,są podpięte trzy sekcje

#3 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 03 kwiecień 2013 - 22:18

tur faucheux f3 problem z rozdzielaczem Fotka poglądowa jest tylko i i tym też napisał. Nie pamiętam już oznaczeń ale na allegro można taki nowy czasem znaleźć w granicy 250zł.

#4 Share asdafi

asdafi

    Nowicjusz

  • Members
  • Pip
  • 34 postów
  • Płeć:Mężczyzna
  • Zainteresowania:informatyka

Napisany 03 kwiecień 2013 - 22:27

tur faucheux f3 problem z rozdzielaczem a no to sorki nie domyśliłem się. Ja bym zaczął od spisania oznaczeń, później udał się do jakiegoś handlarza i tam spróbować dopasować taką część nawet od innej maszyny.

#5 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 10 kwiecień 2013 - 15:58

tur faucheux f3 problem z rozdzielaczem szukam juz ponad miesiac i samego rozdzielacza nikt nie ma a jak ktos ma tur to nie chce sprzedac . bede musial kupic chyba nowy ale to wydatek kolo 600zl i nie wiem jeszcze jak podpiac bo jest troszke inny.

#6 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 10 kwiecień 2013 - 21:56

tur faucheux f3 problem z rozdzielaczem Masz może jego oznaczenia ?? albo dokładniejsza ( bardziej czytelną fotkę) tamtego zaworu?

#7 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 10 kwiecień 2013 - 23:19

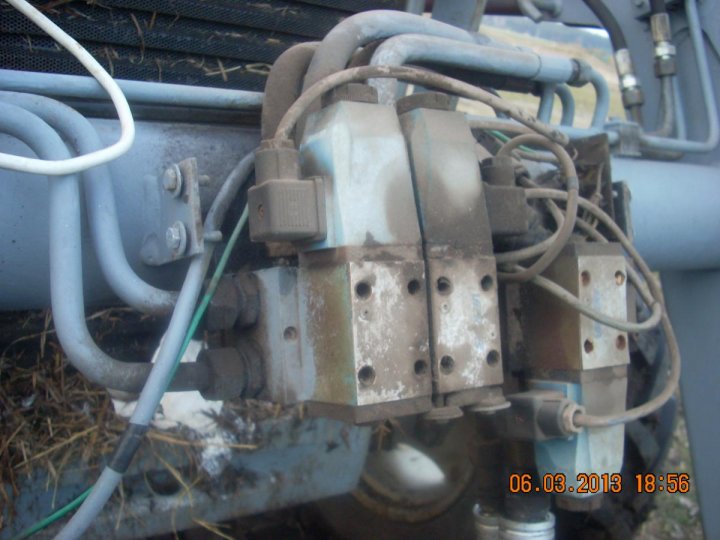

tur faucheux f3 problem z rozdzielaczem ma taka fotke jeszcze jak cos to moge zobaczyc na nr na tych dwoch co mam .

Załączone miniaturki

  • DSCN1102.JPG


#8 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 10 kwiecień 2013 - 23:33

tur faucheux f3 problem z rozdzielaczem Numer i te oznaczenie na płytce znamionowej, jeśli ten zawór jest taki sam jak tamten potrzebny to coś się znajdzie.

http://allegro.pl/ro...3157362825.html

Z tego co tam widzę na poprzednich zdjęciach to jak mnie oczy nie mylą to będzie właśnie coś takiego ale pewności nie mam.

Edytowany przez Davido, 10 kwiecień 2013 - 23:41.


Reklama AgroFoto Ads

  • watermark
  • Reklama
tur faucheux f3 problem z rozdzielaczem Dzisiaj, 01:26
  •

#9 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 11 kwiecień 2013 - 17:54

tur faucheux f3 problem z rozdzielaczem moze i by pasował ten rozdzielacz ale jest na 24V a na allegro nie widze 12V. Ja myslalem zeby kupic co takiego tylko pojedynczy nie powdujny
http://motoart.slask...kcyjny-12v.html
tylko nie wiem czy da sie to podpiac po joystick?

#10 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 11 kwiecień 2013 - 18:13

tur faucheux f3 problem z rozdzielaczem Jak masz przycisk w joysticku to i powinna być tam kostka wolna kolo zaworów. Można by było cewkę kupić na 12V ale koszt pewnie z 200 zł, ewentualnie przetwornice 12/24V koszt jakieś 70 zł, trzeba było by to podłączyć pod joya. Chyba ze kupisz pasujący zawór tego typu na 12V pasujący do płyty to też rozwiąże problem .

Edytowany przez Davido, 11 kwiecień 2013 - 18:14.


#11 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 11 kwiecień 2013 - 18:29

tur faucheux f3 problem z rozdzielaczem Ja tam mam podpieta tylko te dwa rozdzielacze co sa razem na od 3 rozdzielacza kable sa ociete przy takiej plytce z opornikami? ta plytke mozna opuscic? tylko jak bym kupil to co pokazalem na linku wczesnie to tam podchodza dwie kostki (z jednej i z drugiej strony) to raczej to tej plytki nie moglbym podpiac, musialbym ciagnac kable do joysticka i nie wiem jak to zrobic

#12 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 11 kwiecień 2013 - 18:35

tur faucheux f3 problem z rozdzielaczem Ciężko mi powiedzieć jak by to połączenie wyglądało bo nie wiem jak wygląda ta '' płytka z opornikami'' ale problemu z tym by nie było nawet jak by trzeba było ciągnąć zasilanie od joysticka ale tu trochę wiedzy przydało by się lub kogos kto zna się nieco na elektryce.

Edytowany przez Davido, 11 kwiecień 2013 - 18:36.


#13 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 11 kwiecień 2013 - 18:46

tur faucheux f3 problem z rozdzielaczem Ty nie masz jakiegos schematu jak ma byc podlaczony taki rozdzielacz do joysticka i do prądu traktora?

#14 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 11 kwiecień 2013 - 18:54

tur faucheux f3 problem z rozdzielaczem Do o tego schematu być nie musi to bo + podajesz na przycisk i z przycisku na elektrozawór a minus łączysz od razu na cewkę, przy okazji montując bezpiecznik przed przyciskiem.

#15 Share fazi16

fazi16

    Nowicjusz

  • Members
  • Pip
  • 40 postów

Napisany 11 kwiecień 2013 - 19:07

tur faucheux f3 problem z rozdzielaczem Ale tam sa trzy kable podobno jeden plus i 2 minusy?

Reklama AgroFoto Ads

  • watermark
  • Reklama
tur faucheux f3 problem z rozdzielaczem Dzisiaj, 01:26
  •

#16 Share Davido

Davido

    Zaawansowany

  • Members
  • PipPipPip
  • 306 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Pomorskie..
  • Zainteresowania:Elektronik z zawodu, elektryk z zamiłowania ;)

Napisany 11 kwiecień 2013 - 19:14

tur faucheux f3 problem z rozdzielaczem We wtyczce są zazwyczaj plus, minus i uziemienie, uziemieni nie zawsze jest połączone.
