Budowa alternatora-opis


  • Nie możesz odpowiadać w tym temacie
30 odpowiedzi na ten temat

#1 elektrotech

elektrotech

    Zaawansowany

  • V.I.P.
  • 1394 postów
  • 21188625
  • Płeć:Mężczyzna
  • Lokalizacja:Kraków
  • Zainteresowania:Ursus C-325A

Napisany 24 maj 2007 - 15:37

Alternator to prądnica prądu przemiennego, często trójfazowa. W alternatorze prąd jest wytwarzany w nieruchomych uzwojeniach stojana przez wirujące pole magnetyczne wirnika.
Alternator jest znacznie wydajniejszy i bardziej niezawodny od prądnicy prądu stałego, gdyż w przeciwieństwie do prądnicy główne uzwojenia robocze są w stojanie, a nie w wirniku, dzięki czemu nie ma potrzeby stosowania komutatora. Alternator jest wzbudzany podobnie do prądnicy prądu zmiennego przez uzwojenia wirnika, ale w alternatorze jest jedno uzwojenie nawinięte osiowo, a wykonane z ferromagnetyka elementy kształtują odpowiednio pole magnetyczne, tak by podczas obrotu wirnika zmieniało się pole magnetyczne przenikające przez uzwojenia statora (stojana).

Dla zapewnienia współpracy z akumulatorem, który wymaga napięcia stałego, alternator posiada wbudowany prostownik na diodach krzemowych. Czasem zawiera też wbudowany regulator napięcia.

Układ prostowania prądu posiada często oddzielne diody do prostowania prądu głównego i oddzielne 3 diody do prostowania prądu używanego do wzbudzania alternatora (alternator 9-diodowy). Układ taki zapewnia, że podczas małych obrotów silnika lub przy włączonej instalacji elektrycznej przy wyłączonym silniku wirnik alternatora nie jest magnesowany i nie pobiera prądu z akumulatora, jak to się dzieje w prądnicach lub alternatorach 6-diodowych. W nowoczesnych samochodach układ prostowania i regulator poziomu wzbudzania, zwany regulatorem napięcia, są instalowane w alternatorze.

Obecnie alternatorów używa się coraz częściej, ponieważ są znacznie lżejsze od prądnicy prądu stałego i zdolne do oddawania maksymalnego prądu już przy niewielkiej prędkości obrotowej wirnika.

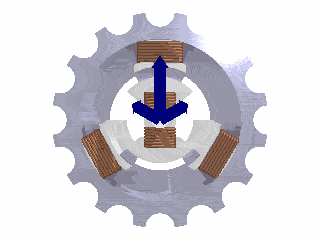

Strzałki pokazują napięcie wytwarzane w uzwojeniach alternatora przez wirujący magnes
Dodany obrazek
  • 0
(*)(*) (*) Andrzejku Zawsze Będę O Tobie Pamiętać (*) (*) (*)

#2 xsardas18

xsardas18

    Użytkownik

  • Members
  • PipPip
  • 86 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Tykocin

Napisany 07 czerwiec 2007 - 07:27

FAJNIE "elektrotech" uczyłeś sie o tym w szkole elektronicznej??? dobra sprawa ja sie zastanawiałem nad włożeniem alternatora do ciągnika (ursus c-330) :D
  • 0

#3 Krzys123

Krzys123

    Zaawansowany

  • Members
  • PipPipPip
  • 366 postów
  • 334958
  • Płeć:Mężczyzna
  • Lokalizacja:Śląsk

Napisany 07 czerwiec 2007 - 10:55

xsardas18 już miałeś mieć to dawno zrobione, ja jakbym miał prądnice to bym ją zaraz wywalił.
  • 0

#4 elektrotech

elektrotech

    Zaawansowany

  • V.I.P.
  • 1394 postów
  • 21188625
  • Płeć:Mężczyzna
  • Lokalizacja:Kraków
  • Zainteresowania:Ursus C-325A

Napisany 08 czerwiec 2007 - 21:18

FAJNIE "elektrotech" uczyłeś sie o tym w szkole elektronicznej??? dobra sprawa ja sie zastanawiałem nad włożeniem alternatora do ciągnika (ursus c-330) :D

dokładnie,z wykształcenia jestem technikiem elektronikiem
  • 0
(*)(*) (*) Andrzejku Zawsze Będę O Tobie Pamiętać (*) (*) (*)

#5 330CUrsus

330CUrsus

    Zaawansowany

  • Members
  • PipPipPip
  • 481 postów
  • 12486372
  • Płeć:Mężczyzna
  • Lokalizacja:Dąbrowy
  • Zainteresowania:Rolnictwo i motoryzacja.

Napisany 12 sierpień 2008 - 08:06

To nie ma się dziwować że Ty tyle wiesz.Dobrze że mamy wykształconego elektryka.
  • 0

#6 TataRata

TataRata

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 18 grudzień 2008 - 19:10

To nie ma się dziwować że Ty tyle wiesz.

szczegolnie, ze calosc zerznieta z Wikipedii :)
przyzwoitosc wymaga by podac zrodlo informacji

http://pl.wikipedia....wiki/Alternator
  • 0

#7 Elektrotechnik

Elektrotechnik

    "AGRO-SERWIS"

  • Moderator Forum
  • PipPipPip
  • 2777 postów
  • 5010233
  • Płeć:Mężczyzna
  • Lokalizacja:Września
  • Zainteresowania:Elektronika

Napisany 18 grudzień 2008 - 19:33

No to kolego @TataRata może dodasz coś od siebie na temat budowy i działania alternatorów. Szczególnie, że na AF jesteś od 33 minut i pewnie nie przeczytałeś wszystkich postów kolegi @elektrotech a z góry zakładasz, że zna się on na elektrotechnice.
  • 0

"AGRO-SERWIS" Elektronika ciągników, maszyn rolniczych i samochodów.
Diagnostyka komputerowa elektroniki samochodów, ciągników i kombajnów: silników, skrzyń biegów, ABS, SRS, testerem Texa Navigator TXT.
Naprawy i modernizacje instalacji elektrycznych w ciągnikach i kombajnach.
Diagnostyka oscyloskopowa wszelkich układów impulsowych, czujników indukcyjnych i tachoprądniczek.
Szybka diagnostyka oscyloskopowa alternatorów bez demontażu z pojazdu, oraz pełna diagnostyka na stole probierczym.
Naprawa elektroniki sterującej migomatów, spawarek, prostowników, sterowników pomp CO, przerywaczy kierunkowskazów
oraz innych układów elektronicznych.
Profesjonalna regeneracja i sprzedaż alternatorów.
Zapraszam na PW, oraz do galerii http://www.agrofoto.pl/forum/gallery/album/1612-rozne/


Kupię transformator separacyjny 300-400W.

Sprzedam http://olx.pl/oferta/mitsubishi-colt-cz3-1-1-CID5-ID6cdMw.html#ba41d70349

Kupię pług Lemken Opal 90, 2+1. Kontakt na PW.

#8 TataRata

TataRata

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 26 grudzień 2008 - 04:55

a co to ma do rzeczy, ze jestem tu pare minut - zerzniete to zerzniete i juz
  • 0

#9 pynczor

pynczor

    Zaawansowany

  • Members
  • PipPipPip
  • 583 postów
  • 12155375
  • Płeć:Mężczyzna
  • Lokalizacja:Podkarpacie
  • Zainteresowania:rolnictwo i wszystko z nim związane a daleko za tym wszystko co w życiu potrzebne ;)

Napisany 26 grudzień 2008 - 08:55

moze i zerzniete ale chlopak elektryk i napewno wie wiele wiecej od Ciebie to go tak nie krytykuj jak poczytasz w innych tematach to moze przekonasz sie ze chlopak sie zna na rzeczy
  • 0
mtz82, mtz82,mtz82,mtz80,wladymirec,pronar 1221A nie ma to jak miec cały wschód pod domem :):)
SPRZEDAM---Mtz 82 stan bdb a także silnik i skrzynie od robura
21 November 09 rok na Af -->21 November 10 dwa lata na AF :)

#10 Misi3k

Misi3k

    Nowicjusz

  • Members
  • Pip
  • 18 postów
  • 4579509
  • Płeć:Mężczyzna
  • Lokalizacja:świętokrzyskie

Napisany 26 grudzień 2008 - 19:02

zna sie to dobrze, ale mimo wszystko to naruszenie praw autorskich ;)
źrodło powinien podac
  • 0

#11 TataRata

TataRata

    Nowicjusz

  • Members
  • Pip
  • 3 postów

Napisany 27 grudzień 2008 - 00:44

moze i zerzniete ale chlopak elektryk i napewno wie wiele wiecej od Ciebie to go tak nie krytykuj jak poczytasz w innych tematach to moze przekonasz sie ze chlopak sie zna na rzeczy

jakbys nie zauwazyl, to:
1. nie neguje jego wiedzy
2. moze i wiem mniej, ale skad Ty o tym wiesz ?
  • 0

#12 330CUrsus

330CUrsus

    Zaawansowany

  • Members
  • PipPipPip
  • 481 postów
  • 12486372
  • Płeć:Mężczyzna
  • Lokalizacja:Dąbrowy
  • Zainteresowania:Rolnictwo i motoryzacja.

Napisany 27 grudzień 2008 - 09:41

Kolego @TataRata a co będzie jeśli na wikipedia.pl on sam to napisał? Najlepiej będzie jak autor tego tematu sam to ujawni.
  • 0

#13 Elektrotechnik

Elektrotechnik

    "AGRO-SERWIS"

  • Moderator Forum
  • PipPipPip
  • 2777 postów
  • 5010233
  • Płeć:Mężczyzna
  • Lokalizacja:Września
  • Zainteresowania:Elektronika

Napisany 27 grudzień 2008 - 09:57

może i wiem mniej, ale skad Ty o tym wiesz ?

No bo jakbyś wiedział więcej na ten temat to dodałbyś coś od siebie. Chętnie byśmy poczytali twoje informacje na temat alternatorów. A na razie tylko krytykujesz kolegę @elektrotech, że przepisał informacje z wikipedii. Ale pora zakończyć tą dyskusję bo się OT robi.
  • 0

"AGRO-SERWIS" Elektronika ciągników, maszyn rolniczych i samochodów.
Diagnostyka komputerowa elektroniki samochodów, ciągników i kombajnów: silników, skrzyń biegów, ABS, SRS, testerem Texa Navigator TXT.
Naprawy i modernizacje instalacji elektrycznych w ciągnikach i kombajnach.
Diagnostyka oscyloskopowa wszelkich układów impulsowych, czujników indukcyjnych i tachoprądniczek.
Szybka diagnostyka oscyloskopowa alternatorów bez demontażu z pojazdu, oraz pełna diagnostyka na stole probierczym.
Naprawa elektroniki sterującej migomatów, spawarek, prostowników, sterowników pomp CO, przerywaczy kierunkowskazów
oraz innych układów elektronicznych.
Profesjonalna regeneracja i sprzedaż alternatorów.
Zapraszam na PW, oraz do galerii http://www.agrofoto.pl/forum/gallery/album/1612-rozne/


Kupię transformator separacyjny 300-400W.

Sprzedam http://olx.pl/oferta/mitsubishi-colt-cz3-1-1-CID5-ID6cdMw.html#ba41d70349

Kupię pług Lemken Opal 90, 2+1. Kontakt na PW.

#14 kombajn

kombajn

    Zaawansowany

  • Members
  • PipPipPip
  • 254 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Mazowieckie/Plock/Radzanowo/JURYSZEWO
  • Zainteresowania:Maszyny ich przeróbki, przebudowy i udoskonalenia :) z pasją buduje konstrukcje od podstaw mam wiele pomysłów za mało czasu i pieniędzy...<br />

Napisany 07 styczeń 2009 - 20:04

Temat o budowie alternatora wiec sie podłącze z zapytaniem :P a mianowicie jak Sprawdzić czy dobre są diody prostownicze (alternator od poloneza standardowy) rozebrałem go na czynniki pierwsze i do dyspozycji mam zwykły multitrymer ale jak go nim to sprawdzić?, chcialbym tez Sprawdzić czy uzwojenie wirnika i stojanu sa sprawne tylko brak mi pomyslu jak :D za wszelkie rady bardzo dziekuje :D;)
  • 0
Wszystko to jest moją osobistą opinią. więc prosze jej nie krytykować. chyba że pisze głupoty ;)

#15 Elektrotechnik

Elektrotechnik

    "AGRO-SERWIS"

  • Moderator Forum
  • PipPipPip
  • 2777 postów
  • 5010233
  • Płeć:Mężczyzna
  • Lokalizacja:Września
  • Zainteresowania:Elektronika

Napisany 07 styczeń 2009 - 20:29

Tutaj masz pełen opis naprawy.
  • 0

"AGRO-SERWIS" Elektronika ciągników, maszyn rolniczych i samochodów.
Diagnostyka komputerowa elektroniki samochodów, ciągników i kombajnów: silników, skrzyń biegów, ABS, SRS, testerem Texa Navigator TXT.
Naprawy i modernizacje instalacji elektrycznych w ciągnikach i kombajnach.
Diagnostyka oscyloskopowa wszelkich układów impulsowych, czujników indukcyjnych i tachoprądniczek.
Szybka diagnostyka oscyloskopowa alternatorów bez demontażu z pojazdu, oraz pełna diagnostyka na stole probierczym.
Naprawa elektroniki sterującej migomatów, spawarek, prostowników, sterowników pomp CO, przerywaczy kierunkowskazów
oraz innych układów elektronicznych.
Profesjonalna regeneracja i sprzedaż alternatorów.
Zapraszam na PW, oraz do galerii http://www.agrofoto.pl/forum/gallery/album/1612-rozne/


Kupię transformator separacyjny 300-400W.

Sprzedam http://olx.pl/oferta/mitsubishi-colt-cz3-1-1-CID5-ID6cdMw.html#ba41d70349

Kupię pług Lemken Opal 90, 2+1. Kontakt na PW.

#16 GoRAL1

GoRAL1

    mlody rolnik

  • Members
  • PipPipPip
  • 2146 postów
  • Płeć:Mężczyzna

Napisany 07 styczeń 2009 - 20:33

elektrotech ,napisz coś o rożnych podpięciach ,bo podobno są trzy typy
  • 0

#17 Elektrotechnik

Elektrotechnik

    "AGRO-SERWIS"

  • Moderator Forum
  • PipPipPip
  • 2777 postów
  • 5010233
  • Płeć:Mężczyzna
  • Lokalizacja:Września
  • Zainteresowania:Elektronika

Napisany 08 styczeń 2009 - 23:09

Możesz wyjaśnić o co Ci dokładnie chodzi?
  • 0

"AGRO-SERWIS" Elektronika ciągników, maszyn rolniczych i samochodów.
Diagnostyka komputerowa elektroniki samochodów, ciągników i kombajnów: silników, skrzyń biegów, ABS, SRS, testerem Texa Navigator TXT.
Naprawy i modernizacje instalacji elektrycznych w ciągnikach i kombajnach.
Diagnostyka oscyloskopowa wszelkich układów impulsowych, czujników indukcyjnych i tachoprądniczek.
Szybka diagnostyka oscyloskopowa alternatorów bez demontażu z pojazdu, oraz pełna diagnostyka na stole probierczym.
Naprawa elektroniki sterującej migomatów, spawarek, prostowników, sterowników pomp CO, przerywaczy kierunkowskazów
oraz innych układów elektronicznych.
Profesjonalna regeneracja i sprzedaż alternatorów.
Zapraszam na PW, oraz do galerii http://www.agrofoto.pl/forum/gallery/album/1612-rozne/


Kupię transformator separacyjny 300-400W.

Sprzedam http://olx.pl/oferta/mitsubishi-colt-cz3-1-1-CID5-ID6cdMw.html#ba41d70349

Kupię pług Lemken Opal 90, 2+1. Kontakt na PW.

#18 karola44

karola44

    Zaawansowany

  • Members
  • PipPipPip
  • 404 postów
  • 4912375
  • Płeć:Mężczyzna
  • Lokalizacja:swietokrzyskie

Napisany 09 styczeń 2009 - 12:22

Pewnie chodzi o rodzaje regulatorow napiecia. Ze szczotka na masie i ze szczotkami podlaczonymi do rehulatora. W zasadzie to bez roznicy, jezeli regulator pracuje poprawnie.
  • 0

#19 Skrzypek

Skrzypek

    Zaawansowany

  • Members
  • PipPipPip
  • 199 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2009 - 21:08

Panie Elektrotech.Z niefachowej literatury przepisujesz pan banialuki.A właśnie,że alternator posiada komutator tylko to się nazywa w alternatorze,tak-pierścienie ślizgowe wirnika.W elektryce część po której pracują szczotki węglowe lub blaszki stykowe (stara historia) nazywamy komutatorem.Tylko niektóre rodzaje silników elektrycznych nie posiadają komutatora,a dlatego że ich wirnik jest magnesem stałym.Z resztą opisu alternatora się zgadzam.
  • 0

Google

  • Reklama google
  •

#20 Elektrotechnik

Elektrotechnik

    "AGRO-SERWIS"

  • Moderator Forum
  • PipPipPip
  • 2777 postów
  • 5010233
  • Płeć:Mężczyzna
  • Lokalizacja:Września
  • Zainteresowania:Elektronika

Napisany 02 luty 2009 - 23:03

Szanowny panie @Skrzypek. Najpierw proponuję dokszałcić się w elektrotechnice, a następnie poprawiać innych. Większych banialuków nie widziałem od tych, które pan tu napisał. Proponuje zajrzeć do literatury (fachowej) i dowiedzieć się co znaczy słowo "komutować". Może wtedy zacznie pan pisać z sensem. No dobrze, wyjaśnię co ono oznacza. Otóż "komutować" znaczy "przełączać". W przypadku prądnicy prądu stałego w komutatorze przełączany jest kierunek prądu płynący w uzwojeniach, tak by na wyjściu otrzymać prąd jednokierunkowy (tak, tak pradnica prądu stałego wytwarza prąd zmienny, który właśnie w komutatorze zmieniany jest na stały, jednokierunkowy). Alternator również wytwarza prąd przemienny, który na stały zmieniany jest w mostku prostowniczym. A pierścienie ślizgowe służą tylko do doprowadzenia prądu wzbudzania do wirnika. W żaden sposób nie komutują one tego prądu. Z całym szacunkiem dla pana i pańskiej wiedzy.
  • 0

"AGRO-SERWIS" Elektronika ciągników, maszyn rolniczych i samochodów.
Diagnostyka komputerowa elektroniki samochodów, ciągników i kombajnów: silników, skrzyń biegów, ABS, SRS, testerem Texa Navigator TXT.
Naprawy i modernizacje instalacji elektrycznych w ciągnikach i kombajnach.
Diagnostyka oscyloskopowa wszelkich układów impulsowych, czujników indukcyjnych i tachoprądniczek.
Szybka diagnostyka oscyloskopowa alternatorów bez demontażu z pojazdu, oraz pełna diagnostyka na stole probierczym.
Naprawa elektroniki sterującej migomatów, spawarek, prostowników, sterowników pomp CO, przerywaczy kierunkowskazów
oraz innych układów elektronicznych.
Profesjonalna regeneracja i sprzedaż alternatorów.
Zapraszam na PW, oraz do galerii http://www.agrofoto.pl/forum/gallery/album/1612-rozne/


Kupię transformator separacyjny 300-400W.

Sprzedam http://olx.pl/oferta/mitsubishi-colt-cz3-1-1-CID5-ID6cdMw.html#ba41d70349

Kupię pług Lemken Opal 90, 2+1. Kontakt na PW.
