Schemat instalacji elektrycznej Ursus C330


  • Nie możesz odpowiadać w tym temacie
13 odpowiedzi na ten temat

#1 GrubyC330

GrubyC330

    Nowicjusz

  • Members
  • Pip
  • 46 postów
  • 1306310
  • Płeć:Mężczyzna
  • Lokalizacja:Zalesie / podkarpacie
  • Zainteresowania:Maszyny rolnicze - zwłaszcza -U-R-S-U-S-Y- i wszystkie ich przeróbki :)

Napisany 21 październik 2008 - 17:17

Schemat instalacji elektrycznej Ursus C330 Dodany obrazek

Na razie taki postaram się kiedyś w wolnym czasie dodać jeszcze radio ;) proszę o komentarze co sądzicie ?? Jeśli widzicie jakieś błędy lub czegoś nie rozumiejcie piszcie postaram się odpowiedzieć jak najszybciej.

Podpisy poszczególnych części instalacji.

1.Lampa przednia lewa
2.Lampa przednia prawa
3.Sygnał dźwiękowy
4.Złącze przednie
5.Alternator Żuk
6.Świece żarowe
7.Czujnik ciśnienia oleju
8.Skrzynka bezpieczników
9.Rozrusznik
10.Gniazdo wycieraczki
11.Kontrolka świec żarowych
12.Wskaźnik podwójny
13.Stacyjka
14.Licznik motogodzin
15.Kontrolka lampy dodatkowej.
16.Przełącznik lampy dodatkowej
17.Włącznik sygnału dźwiękowego
18.Przełącznik kierunkowskazów
19.Przerywacz kierunkowskazów
20.Włącznik świec żarowych - rozrusznika
21.Włącznik stop
22.Przekaźnik R461
23-24.Akumulatory
25.Regulator JEZPOL RNA-1 6d-14V2
26.Lampa boczna prawa
27.Lampa boczna lewa
28.Złącze tylne
29.Lampa dodatkowa
30.Gniazdo przyczepy
31.Lampa tylna lewa
32.Lampa tylna prawa
  • 0

Reklama AgroFoto Ads

  • Reklama
Schemat instalacji elektrycznej Ursus C330 Dzisiaj, 00:03
  •

#2 330CUrsus

330CUrsus

    Zaawansowany

  • Members
  • PipPipPip
  • 481 postów
  • 12486372
  • Płeć:Mężczyzna
  • Lokalizacja:Dąbrowy
  • Zainteresowania:Rolnictwo i motoryzacja.

Napisany 21 październik 2008 - 18:13

Schemat instalacji elektrycznej Ursus C330 Ale po co to? Na AF jest już od groma takich schematów.Ale tak to spoko.Czytelny w miarę.Tylko opis jeszcze bo jak ktoś by coś nie wiedział to wiesz.
  • 0

#3 GrubyC330

GrubyC330

    Nowicjusz

  • Members
  • Pip
  • 46 postów
  • 1306310
  • Płeć:Mężczyzna
  • Lokalizacja:Zalesie / podkarpacie
  • Zainteresowania:Maszyny rolnicze - zwłaszcza -U-R-S-U-S-Y- i wszystkie ich przeróbki :)

Napisany 22 październik 2008 - 16:50

Schemat instalacji elektrycznej Ursus C330 o lol zapomniałem ;) hehe
  • 0

#4 330CUrsus

330CUrsus

    Zaawansowany

  • Members
  • PipPipPip
  • 481 postów
  • 12486372
  • Płeć:Mężczyzna
  • Lokalizacja:Dąbrowy
  • Zainteresowania:Rolnictwo i motoryzacja.

Napisany 22 październik 2008 - 17:48

Schemat instalacji elektrycznej Ursus C330 No teraz git ;)
  • 0

#5 mtracz

mtracz

    Zaawansowany

  • Members
  • PipPipPip
  • 2990 postów

Napisany 24 październik 2008 - 17:04

Schemat instalacji elektrycznej Ursus C330 Tylko ten schemat jest zrobiony w oparciu o C-360, świadczą o tym lampy tylne jak i te boczne na błotnikach, stacyjka.
Podobieństwo do schematu C-330 jest włacznik rozrusznika, świece żąrowe i tylna lampa.
Instalacje w C-330 jak i C-360 sa bardzo podobne ale jesli ktoś nie bardzo sie zna to ten schemat narobi mu kłopotów bo bedzie szukał u siebie czegos czego nie ma. Co innego jesli bedzie robił instalacje od nowa.
  • 0

#6 330CUrsus

330CUrsus

    Zaawansowany

  • Members
  • PipPipPip
  • 481 postów
  • 12486372
  • Płeć:Mężczyzna
  • Lokalizacja:Dąbrowy
  • Zainteresowania:Rolnictwo i motoryzacja.

Napisany 24 październik 2008 - 18:20

Schemat instalacji elektrycznej Ursus C330 A patrz nawet nie zauważyłem :P jak będzie miał problem to na AF jest jeszcze trochę tyvh schematów.
  • 0

#7 GrubyC330

GrubyC330

    Nowicjusz

  • Members
  • Pip
  • 46 postów
  • 1306310
  • Płeć:Mężczyzna
  • Lokalizacja:Zalesie / podkarpacie
  • Zainteresowania:Maszyny rolnicze - zwłaszcza -U-R-S-U-S-Y- i wszystkie ich przeróbki :)

Napisany 25 październik 2008 - 19:54

Schemat instalacji elektrycznej Ursus C330 Do ściągniecia znalazłem jedynie schemat 60, dlatego robiłem w oparciu o jako lampy ponieważ samemu nie chciało mi się ich rysować
  • 0

Reklama AgroFoto Ads

  • Reklama
Schemat instalacji elektrycznej Ursus C330 Dzisiaj, 00:03
  •

#8 19mani

19mani

    Nowicjusz

  • Members
  • Pip
  • 2 postów

Napisany 08 marzec 2009 - 11:32

Schemat instalacji elektrycznej Ursus C330 siema, ma pytanie dotyczące tego schematu. Jak mam podłączyć alternator od opla omegi do c-330 bez regulatora i żeby kontrolka pokazywała czy ładuje? oraz jak zamontować awaryjki tak hehe? Z góry dziękuje za pomoc.
  • 0

#9 karola44

karola44

    Zaawansowany

  • Members
  • PipPipPip
  • 404 postów
  • 4912375
  • Płeć:Mężczyzna
  • Lokalizacja:swietokrzyskie

Napisany 09 marzec 2009 - 12:13

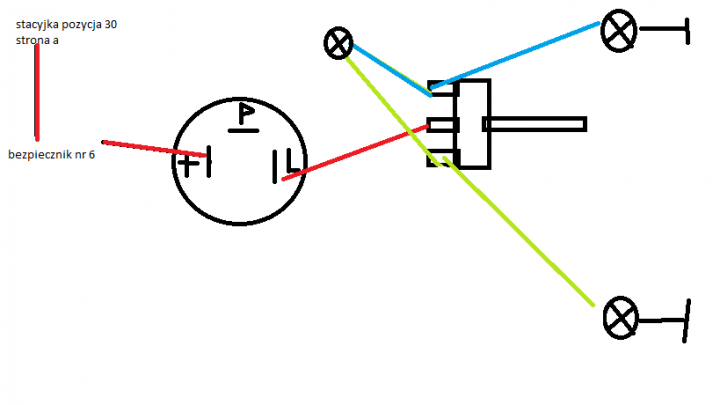

Schemat instalacji elektrycznej Ursus C330 Regulator musi byc( zapewne jest wewnatz alternatora). Zapewne chodzi o Delco z Omegi. Wystarczy podpiac 2 przewody. Gruby do akumulatora, cienki do zaroweczki.Dodany obrazek

Minus akumulatora musi byc na kadlubie pojazdu!
O awaryjnych jest na forum osobny watek. asz tamkilka schematow i mozliwosci.
  • 0

#10 rafal20

rafal20

    Nowicjusz

  • Members
  • Pip
  • 7 postów

Napisany 12 marzec 2009 - 21:12

Schemat instalacji elektrycznej Ursus C330 witam ja również chciałem założyć alternator do c-330 ale co z tym plusem na masie "karola44" pisałeś że gruby kabel idzie do akumulatora ale pod "plus" czy "minus"
  • 0

#11 karola44

karola44

    Zaawansowany

  • Members
  • PipPipPip
  • 404 postów
  • 4912375
  • Płeć:Mężczyzna
  • Lokalizacja:swietokrzyskie

Napisany 13 marzec 2009 - 10:47

Schemat instalacji elektrycznej Ursus C330 Przeczytaj jeszcze raz wielkie czerwone wyrazy. To podstawa. I teraz tak:

Kazdy alternator powszechnie dostepny na rynku musi miec odpowiednia polaryzacje. Najprosciej piszac obudowa alternatora zawsze na MINUS akumulatora!. Wyjscie pradowe alternatora( sruba M6, M8, szerokie wsowki w starych typach alternatorow BOSCH) zawsze na PLUS akumulatora.

Odwrotne podlaczenie powoduje natychmiastowe zwarcie przez diody prostownicze alternatora. To grozi wybuchem, lub pozarem.

Szczegolnie wazne jest to w starych C-330, gdzie oryginalna instalacja miala PLUS podlaczony do kadluba traktora.
Nalezy dopilnowac, aby MINUS akumulatora byl podlaczony do kadluba ciagnika.

Nalezy to bezwzgledni esprawdzic przed podlaczeniem alternatora!! Mozna to wykonac np. woltomierzem, ktory podaje polaryzacje, lub dioda LED przystosowana dla napiecia 12V. Jezeli goracy przewod woltomierza, lub plusowa noga diody przytkniete do kabla rozrusznika, zimny przewod ,czy ujemna noga diody,przytkniete do kadluba informuja o poprawnej polaryzacji to jest ok. Tzn. Woltomierz powinien wskazywac 12V, a dioda powinna zaswiecic. Jezeli taknie jest , nalezy przelozyc kable na akumulatorze.

Wiecej nie bede pisal. Mysle , ze taraz jest wszystko jasne. Wszelkie dodatkowe informacje n aten temat byly opisywane 1000 razy na forum.
Powodzenia.
  • 0

#12 elektromajster

elektromajster

    Nowicjusz

  • Members
  • Pip
  • 16 postów
  • 32644992
  • Płeć:Mężczyzna
  • Lokalizacja:Lachowice
  • Zainteresowania:Elektryka

Napisany 23 lipiec 2011 - 16:17

Schemat instalacji elektrycznej Ursus C330 na tym schemacie w c330 są inaczej bieguny akulumatorów. bo w c330 + idzie na mase a - idzie na rozrusznik.


Nie w każdym C-330 jest + na masie, Późniejsze wersje miały - na masie. Jak już zauważył kolega @vcc jest to instalacja z alternatorem, więc akumulatory połączone są prawidłowo. Następnym razem zastanów się przed napisaniem takiego posta, bo polecą%%.

Edytowany przez Elektrotechnik, 25 lipiec 2011 - 09:27.

  • 0

#13 vcc

vcc

    Zaawansowany

  • Members
  • PipPipPip
  • 422 postów
  • 1674378
  • Płeć:Mężczyzna
  • Lokalizacja:Bartodzieje / Zwoleń
  • Zainteresowania:Grunt to prund, a prund to elektryka......

Napisany 24 lipiec 2011 - 09:56

Schemat instalacji elektrycznej Ursus C330 Po 1 to odkopałeś starego kotleta i strzeliłeś jak łysy grzywą o kant kuli :lol:
Jak byś się przyjrzał to zauważył byś że to instalacja pod alternator
  • 0
